HBM（高帯域メモリー）とは？AIのデータ待ちを減らす仕組み

HBMは、英語のHigh Bandwidth Memoryの略です。「高帯域」は、一定の時間に多くのデータを運べることを指します。保存できる量が多い、という意味とは分けて考えます。

「置ける量」と「運べる量」は違う

AIの処理では、計算のたびにモデルのデータなどを読み出します。計算用の回路が速くても、必要なデータが届かなければ待ち時間が生じます。そこで、データの受け渡しを太くするのがHBMの役割です。

身近に置き換えるなら、作業台の広さと、材料を運ぶ通路の広さの違いです。作業台を広げても、通路が細いままなら材料は届きません。逆に通路が広くても、作業台に必要なものが置けなければ別の問題が残ります。

半導体では、置ける量を「容量」、運べる量を「帯域幅」と呼びます。容量の単位はGBなどです。帯域幅はGB/sやTB/sで示し、末尾の「/s」は1秒あたりを表します。記事やカタログの数値を見るときは、まず単位を確認すると混乱を防げます。

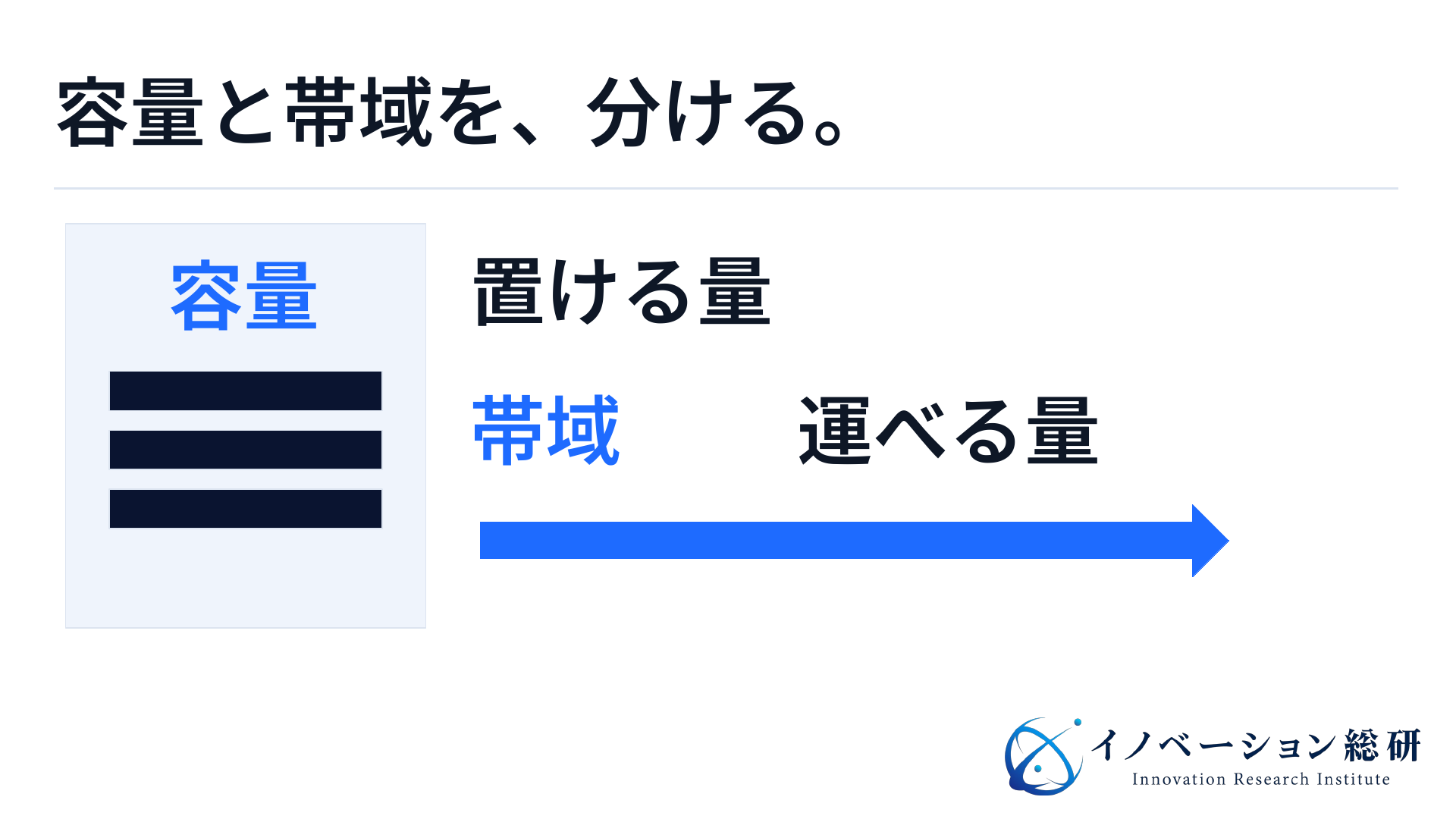

次の図は、この二つを区別するための概念図です。箱や線の大きさは、特定の製品の性能を表していません。

HBMを「大容量のメモリー」とだけ捉えると、注目される理由を取り違えます。大量のデータを近い距離で受け渡す点まで見ることが大切です。

薄い記憶チップを重ね、計算用チップの近くに置く

HBMは、DRAMと呼ばれる一時記憶用の半導体を使います。電源を切ってもファイルを保存する装置ではなく、処理中のデータを置く場所です。その薄いチップを縦に重ね、内部を電気的につなぎます。

縦方向の接続には、TSV（シリコン貫通電極）が使われます。チップを貫く細い電気の通り道、と考えるとわかりやすいでしょう。積んだチップの下には、外部との接続を担う土台のチップがあります。これをベースダイと呼びます。

こうした積層構造と幅広い接続により、限られた面積で多くのデータを受け渡します。HBMは単に同じチップを高く積んだだけの製品ではありません。記憶部分、接続、土台を一体として設計する製品です。MicronのHBM解説

接続の数が増えれば、それを正しくつなぐ仕事も増えます。薄く削る精度や、接合部の状態が重要になるのはこのためです。後半で紹介する日本企業の事業も、この構造から理解できます。

普通のメモリーと何が違う？HBM・DDR・GDDRの役割

HBMは、すべてのメモリーを置き換えるものではありません。機器の用途、必要なデータ量、価格、実装方法によって適した製品は変わります。まず、よく見かける三つの名称を分けましょう。

メモリーの名前は、単純な性能順位ではない

DDRは、PCやサーバーの主記憶などで使われるメモリーの規格です。GDDRは、主に画像処理や並列計算を行うGPU向けのメモリーです。GPUは、もともと画像処理を得意とし、現在はAIの計算にも広く使われています。

HBMもGPUなどと組み合わせますが、接続や実装の考え方が異なります。ここでは一般的な役割を比べます。個々の製品の速さや価格の順位を示す表ではありません。

DDR系の用途はMicronのDRAMモジュール資料、GDDR系は同社のGDDR7資料で確認できます。

一般の企業がAIを導入する場合、HBM単体を買って既存PCへ足すわけではありません。搭載された計算機や、クラウドの利用枠を選ぶ形が中心です。一方、半導体の開発企業は、設計の段階から接続や冷却を考えます。読者がどちらの立場かで、調べる項目が変わります。

HBMとCoWoS、チップレットは同じ技術ではない

CoWoSは、複数の半導体を高密度につなぐTSMCの実装技術です。HBMは、そこに組み合わせるメモリーの一種です。メモリーそのものと、それを計算用チップにつなぐ技術は区別します。

また、チップレットは、機能を分けた小さなチップを組み合わせる設計の考え方です。HBMと一緒に話題になりますが、同じ意味ではありません。実装工程の全体像はCoWoSと供給上の制約、設計の考え方はチップレットの企業動向で整理しています。

関係を一言で表すなら、「計算する部品と記憶する部品を、使える一つの製品にまとめる」です。どれか一つだけが優れていても、完成品の性能や供給は決まりません。

HBMメーカー3社は何を競っている？量産品と次世代品を分けて見る

HBMを製造する主な企業として、SK hynix、Samsung、Micronがあります。同じ世代名でも、積層数、容量、速度、顧客の求める条件は同一ではありません。会社名だけでなく、どの製品がどの段階にあるかを確認します。

SK hynix：積層の経験を、安定供給につなげる

SK hynixは、韓国のメモリーメーカーです。2026年7月29日の決算発表では、同年第2四半期にHBM4の量産出荷を始めたと説明しています。HBM4Eは、上半期にサンプル出荷を終えた段階です。量産品と次世代の試作品が並行して進んでいます。SK hynixの2026年第2四半期発表

積層工程では、チップ間へ保護材料を入れて固める方式を使っています。同社は、この工程で反りを抑えることなどを説明しています。薄いチップを数多く重ねる製品では、計算上の性能に加えて、壊さず安定して作れることが重要です。HBM4の開発・量産準備に関する説明

この事例から見えるのは、HBMの競争がチップ単体の速度だけでは決まらない点です。材料の変更で熱が逃げやすくなっても、製造中の反りが増えるなら採用しにくくなります。周辺企業の提案も、一つの数値だけで優位性を訴えるのでは足りません。

参入を考えるなら、顧客が使う工程との相性を確かめられるかが入口です。ただし、公表資料だけで外部企業への発注先や採用基準まではわかりません。提案できそうな技術と、実際に受注できる仕事は分けて考えます。

Samsung：記憶部分と土台の回路を、社内の技術でつなぐ

Samsungは、2026年2月にHBM4の量産開始と商用製品の出荷を発表しました。記憶部分には同社のDRAM製造技術、土台には4nmの論理回路の製造技術を使っています。論理回路とは、信号の処理や制御を担う回路です。SamsungのHBM4出荷発表

Samsungの特徴は、記憶用の半導体と、制御用の半導体を作る力を持つことです。土台の回路まで含めて最適化し、性能や供給を整える考え方が見えます。

外部企業から見ると、技術領域が広い顧客には、提案する相手の見極めが必要です。メモリー開発部門が困ることと、製造設備を選ぶ部門が困ることは同じとは限りません。「HBM向けの素材です」だけでなく、どの部門の何の問題を解くかまで具体化します。

同社の発表には、将来の積層数やカスタム品の予定も含まれます。商用出荷済みという説明を、記載された全仕様が出荷済みという意味に広げてはいけません。提案対象の製品世代と導入時期をそろえる必要があります。

Micron：容量だけでなく、同じ量をどれだけ速く運ぶか

Micronは、HBM4の36GB・12層品を量産しています。製品資料では、1スタックあたり2.8TB/sを超える帯域幅を示しています。スタックとは、積み重ねて一つにしたメモリー部品の単位です。MicronのHBM4製品情報

この例は、容量と帯域の違いを理解するのに役立ちます。36GBは保存できる量で、2.8TB/s超は1秒あたりに受け渡す量です。両方とも重要ですが、同じ軸の数値ではありません。

また、1スタックの仕様と、複数のスタックを載せたGPU全体の仕様は区別します。前者を後者と直接比べると、メーカーの優劣を誤って判断してしまいます。

顧客への提案書で仕様表を作る場合も、比較する単位をそろえます。製品世代、積層数、容量、温度、電力条件まで合っているか。こうした確認を省いた比較表は、数字が細かくても判断材料にはなりません。

製造・検査・設計まで、HBMを支える9社のつながり

メモリーメーカーの製品がAIの計算に使われるまでには、複数の仕事があります。記憶部分を作り、積層して検査し、計算用チップと組み合わせる。さらに、その接続を動かす回路を設計します。

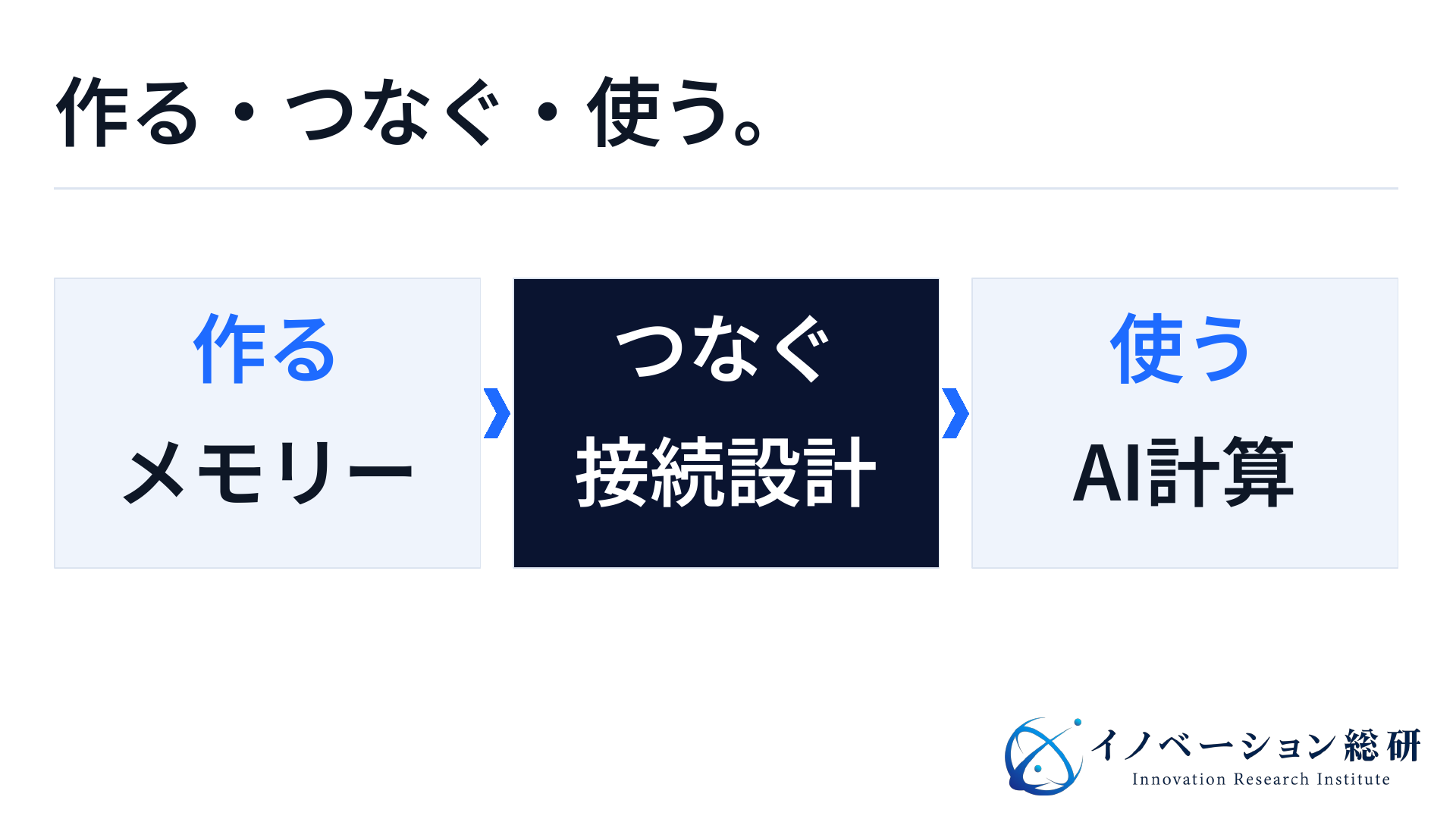

次の図では、製品になるまでの大きな流れを示します。実際には、設計や検査の企業が複数の段階に関わります。すべてが一方向の取引でつながるわけではありません。

表では9社を役割別に分けました。特定企業への納入関係や、取引の成立を推定した一覧ではありません。

各社の公表内容の出典は、前章と以下の事例に示します。役割を分けると、直接HBMを作らない会社にも仕事があることがわかります。ただし、関連する技術を持つだけで、顧客に採用されるわけではありません。

TSMC：土台の回路と実装で、メモリーを計算機へつなぐ

TSMCは、他社が設計した半導体を製造する企業です。SK hynixとの連携では、HBM4のベースダイへ先端の論理回路の製造技術を使う方針を公表しました。SK hynixの2026年7月の説明でも、HBM4からこの技術を適用する取り組みを紹介しています。SK hynixによるメモリー事業の説明

土台が高機能になるほど、メモリー側と計算側の設計を合わせる必要があります。どの信号をどう通し、電力をどう配るか。各部品が単独で動くことと、組み合わせて動くことは別の確認です。

参入候補として考えられるのは、この接続部分の設計や評価です。ただし、設計情報へのアクセスや、製造技術に対応した経験が前提になります。公開された製品概要だけで、具体的な開発を受託できるわけではありません。

NVIDIA：HBMを使って、計算用チップの力を引き出す

NVIDIAはHBMの製造会社ではなく、それを使うGPUなどを提供する会社です。H200の公式仕様には、141GBのHBM3eと4.8TB/sの帯域幅が記載されています。これはGPU側で利用するメモリー全体の仕様です。NVIDIA H200の製品情報

この例からわかるのは、HBMの価値が完成した計算機の中で現れることです。メモリーが大きければ扱えるデータの選択肢は広がりますが、実際の処理速度はソフトや計算内容にも左右されます。

AI導入を支援する会社なら、HBMの仕様をそのまま売り文句にするより、顧客の処理で何が変わるかを示します。処理できる件数、待ち時間、利用料金を比較する方が、購入判断につながります。AI用半導体の役割分担は、NPU（AI処理用プロセッサー）の解説も参考になります。

ディスコ：積層する前に、薄いチップを壊さず作る

ディスコは、半導体を切る、削る、磨く装置や加工技術を提供しています。同社の技術説明資料では、HBMの製造工程に、外周の加工、薄化、電極の露出、切り分けなどを位置づけています。ディスコ技術説明会資料・33ページ

薄いチップを重ねるには、その前に薄く加工する工程が必要です。薄くなった部材は扱いが難しくなるため、加工精度に加え、次の工程へ安全に渡せることが重要です。

同社のTAIKOプロセスは、ウェーハの外周を残して内側を薄く削る技術です。反りや搬送時の問題を抑える考え方を示しています。ただし、この技術がすべてのHBM製品へ使われるという意味ではありません。TAIKOプロセスの説明

周辺の事業を考えるなら、加工した部材を測る、傷を見つける、清浄な状態で運ぶといった仕事も候補になります。顧客が求めるのは測定値だけでなく、その値を使って不良を減らせることです。

TOWA：薄いチップを樹脂で保護し、量産工程を支える

TOWAは、半導体を樹脂で保護するモールディング装置を提供しています。樹脂は外部から守るだけでなく、形状や熱、後の工程にも関わります。TOWAのモールディング装置

2026年5月の決算説明では、HBM関連の受注を獲得していると説明しています。一方、装置を導入する時期は、顧客の工場建設や電力事情などにも影響されるとしています。TOWA決算説明会Q&A・4〜5ページ

これは、成長市場と受注時期を分けて考える具体例です。最終製品への需要があっても、装置を置く場所が完成していなければ導入は進みません。

装置や材料の新規事業では、将来の需要予測だけで設備を増やすのは危険です。顧客の工場の準備、評価の進み具合、購入の決裁時期まで確認します。関心を示していることと、発注できる状態にあることは違います。

アドバンテスト：動くかどうかを、温度や量産条件まで含めて測る

アドバンテストは半導体の検査装置を提供しています。メモリー向けには複数の装置があり、製造途中の検査や完成品の検査に対応します。同社のメモリー・テストシステム

検査には、電気信号を測る装置だけでなく、部品を運び、所定の温度に保つ機器も必要です。同社のM5241は、HBMなどを対象とするテストハンドラーです。テストハンドラーとは、検査装置へ部品を受け渡す機器です。温度管理や複数の検査装置との接続を特徴としています。M5241の製品情報

ここでの価値は、単に「正常」と判定することではありません。高い温度や量産の速度でも、安定して判定できるかが問われます。測定結果の信頼性と、検査にかかる費用の両方が顧客の関心になります。

検査分野へ参入するなら、見逃しと過剰な不良判定の両方を考えます。良い部品を不良と判定しすぎても損失になります。既存の検査装置と、どう役割を分けるかも必要です。

Synopsys：HBMにつなぐ回路を、設計資産として提供する

Synopsysは、半導体設計用のソフトや回路の設計資産を提供しています。HBM向けには、通信を制御する回路、電気的な接続を担う回路、動作を確かめる仕組みを用意しています。こうした再利用可能な回路設計をIPと呼びます。SynopsysのHBM接続用IP

2026年8月には、HBM4向けIPを実チップへ実装し、メモリーとの接続を検証したと公表しました。これは、設計上の対応だけでなく、実物同士で動作を確かめた事例です。顧客の完成品がすべて量産済みという意味ではありません。HBM4テストチップの検証発表

この事例は、HBMの周辺に「物を作る以外の仕事」があることを示します。接続の設計、評価環境の構築、不具合の切り分けなどです。

ただし、汎用的なソフト開発の経験だけでは足りません。半導体の設計条件や信号の性質を理解する必要があります。自社に不足する専門性を、どの設計企業や評価機関と補うかが参入判断になります。

自社の状況から、次に確認することを選ぶ

該当する項目を開くと、記事の読む場所がわかります。点数を付ける診断ではありません。

01　仕組みを知りたい

容量と帯域の違いから読みます。

• 置ける量
• 運べる量
• 積層の構造

HBMの仕組みを見る →

02　メーカーを知りたい

3社の製品と出荷段階を確認します。

• 製品世代
• 量産出荷
• 次世代の試作品

メーカー3社を見る →

03　日本企業の仕事を知りたい

加工・保護・検査の事例を読みます。

• 薄く削る
• 樹脂で保護
• 検査する

周辺企業を見る →

04　供給の難しさを知りたい

積層・接続・工場の準備を分けます。

• 歩留まり
• 製品の条件
• 導入時期

供給の条件を見る →

05　参入方法を考えたい

自社の技術で担える仕事を選びます。

• 顧客
• 成果物
• 必要な提携

参入ルートを見る →

06　企画を具体化したい

技術の評価と有償の取引を分けます。

• 困る工程
• 対価の理由
• 進めない条件

企画の整理を見る →

世代が進んでも、供給がすぐに増えるとは限らない

メーカーの量産発表を見ると、必要な量をすぐ買えると感じるかもしれません。しかし、量産技術があることと、個々の顧客へ必要な時期に届けられることは別です。

チップを積むほど、接続と検査が重要になる

HBMは、複数のチップと接続部を組み合わせた製品です。記憶部分が正常でも、接続に問題があれば完成品としては使えません。高く積めば、熱や反り、組立の条件も変わります。

ここで大切なのが歩留まりです。歩留まりとは、投入したもののうち、良品として得られる割合を指します。ただし、1枚のチップの良品率を単純に掛け合わせても、実際のHBMの歩留まりにはなりません。途中の検査や選別、修復、工程の違いがあるためです。

事業計画では、根拠のない良品率を置くより、どの工程の何を改善できるかを示します。接続不良を早く見つけるのか、測定のばらつきを減らすのか。効果を確かめる場所を決める方が、顧客と話を進めやすくなります。

世代名が同じでも、そのまま交換できるとは限らない

HBM4では、前世代より広い接続が使われます。Samsungは、データの入出力が1,024から2,048へ増えることを説明しています。接続が増えれば、それを支える電力や熱への対策も必要です。SamsungのHBM4技術説明

そのため、「同じHBM4だから交換できる」とは限りません。設計上の対応、必要な電力、冷却、顧客による評価を確認します。別メーカーを選べることと、すぐに切り替えられることも同じではありません。

この違いは、調達や開発支援の事業にも関わります。代わりの部品を見つけるだけでなく、変更したときに何を評価し直すかまで整理する必要があります。

工場の増設と、使える供給量を分ける

新しい工場の発表には、着工、設備の搬入、試運転、顧客評価などの段階があります。将来の生産能力を、そのまま現在の供給量として扱わないようにします。

TOWAの事例で見たように、後の組立工程へ装置を入れる時期も重要です。半導体の前工程だけが増えても、完成品まで作る工程がそろわなければ出荷は増やせません。

周辺企業にとっては、顧客の能力増強の発表より、どの工程で、いつ評価が始まるかが実務上の情報になります。将来の大型案件と、今の技術評価の案件は分けて管理します。

HBM市場の成長を、自社の受注へどう読み替えるか

市場が伸びるという情報は、調査の出発点になります。ただし、成長率から自社の売上を直接決めることはできません。HBMの売上、関連装置の売上、GPUの売上は、それぞれ対象が異なります。

市場規模の数字は、何を数えたものか確認する

市場予測を見るときは、対象、単位、発表時点を確認します。HBMという部品の販売額なのか、周辺の装置や材料まで含むのか。生産数量なのか、記憶容量を合計したものなのか。同じ名称でも、数え方が違えば数字は一致しません。

また、売上金額の増加には、数量だけでなく価格や製品構成の変化も含まれます。高い世代の製品へ移った結果と、作る個数が増えた結果は、装置・材料への影響が同じではありません。

本記事では、異なる調査会社の数値をつないだ市場推移は掲載していません。時点や定義がそろわない数字を一本の線にすると、実際には確認していない成長を示すことになるためです。市場予測より先に、9社の量産、受注、製品提供という事実を整理しています。

売上の入口は、「誰の、どの費用を減らすか」

自社が狙う市場は、HBM全体の売上ではありません。たとえば検査支援なら、顧客の検査工程が対象です。対象となる工場数、設備数、測定回数、契約範囲などから、売上の根拠を作ります。

材料であれば、必要な使用量や採用される製品数が関係します。設計支援なら、案件の数、関与する工程、納品する成果物が関係します。どの事業でも同じ計算式が使えるわけではありません。

顧客が払う理由も具体化します。「AI向けだから」ではなく、不良の切り分けが早くなる、試作のやり直しが減る、検査設備の使える時間が増える、といった変化です。

効果を金額へ換算する場合は、顧客の現状値が必要です。公表された市場規模から、顧客工場の損失額を推定しないようにします。新規事業の調査は、市場の将来性と、個別顧客の支払い理由を分けることで具体的になります。

新規事業でHBMに参入するなら、どの仕事から始める？

新たにHBMメーカーになる道と、周辺工程の問題を解く道では、必要な資産が大きく違います。イノベーション総研では、まず自社が持つ技術と顧客接点から、引き受けられる仕事を絞ることを勧めます。

以下は、公開された企業事例から考えた参入仮説です。各社が外部へ発注している案件を示すものではありません。

入口1：薄化・接合・保護の工程を支える材料や部品

精密加工や材料の技術がある企業は、薄い部材の扱い、保護、放熱などを検討できます。顧客候補は、メモリーメーカーや装置メーカーです。販売するものは材料、加工部品、治具などになります。

必要なのは、一つの性能が良いというデータだけではありません。装置や他の材料と組み合わせたときに、品質が安定することを示します。温度を変えたときの変化や、製造条件のばらつきも確認対象です。

自社に実工程の評価環境がなければ、装置メーカーや評価機関との協力が必要です。試作品の結果が良くても、一定量を同じ品質で供給できるかは別に確認します。

入口2：不良の原因を絞る検査・評価支援

計測、画像処理、電気評価に強い企業は、どこで不良が生じたかを調べる仕事を検討できます。顧客候補は、開発部門、製造部門、品質保証部門です。評価の受託や測定機器、分析ソフトなどが提供物になります。

たとえば、工程の前後でデータを対応づけ、異常が起きた段階を絞る支援です。ただし、これは事業の仮説です。実際に必要とされるかは、顧客の既存の検査で解決できない問題があるかに依存します。

重要な資産は、設備だけでなく、結果を解釈する技術者と比較できるデータです。顧客から測定対象や製造情報を預かるため、情報の扱いも含めて契約する必要があります。

入口3：回路とメモリーをつなぐ設計・検証

半導体設計や信号評価に強い企業は、接続回路の組み込みや動作検証を支援できます。顧客候補は、AI半導体を開発する企業です。設計の受託、検証環境、技術支援などが提供物になります。

既存の設計IPを使う場合も、それを選べば仕事が終わるわけではありません。顧客の設計、実装、メモリー製品に合わせ、全体が動くことを確かめます。前述のSynopsysの実チップ検証は、その重要性を示しています。

この道では、使える設計環境と、必要な情報へのアクセスが参入条件です。専門家が一人いるだけでなく、変更や不具合へ対応し続ける体制まで考えます。

どのルートでも、既存の仕事を置き換える理由が必要です。顧客が現在の方法で困っていないなら、技術的にできるだけでは採用に進みません。市場、顧客、実行体制を合わせて整理する方法は新規事業の企画書の構成にもまとめています。

参入の懸念は、技術以外にもある

HBMの周辺では、良い技術を作った後にも壁があります。採用評価の長さ、顧客ごとの仕様、開発費の負担、量産後の対応まで考える必要があります。

評価に協力してもらえることと、売れることを分ける

顧客がサンプルを受け取っても、購入が決まったわけではありません。評価する部門と、予算を決める部門が違うこともあります。無償の試作が続く場合は、どの条件を満たせば有償へ進むのかを整理します。

評価の目的が曖昧なまま追加の試作品を出すと、開発費だけが増えます。比較する現行品、測定条件、採用を判断する人を確認します。数値の目標だけでなく、判断の進み方を明確にすることが重要です。

特定顧客の仕様へ寄りすぎると、売上を広げにくい

顧客専用の条件に対応すると、他社へそのまま売れない場合があります。共通で使える部分と、顧客ごとに作り直す部分を分けて考えます。

設計変更が起きたとき、追加費用を受け取れるのか。試作から量産に移れなかったとき、開発費をどう回収するのか。見積もりの段階から考えておきたい点です。契約条件は案件ごとに専門家と確認します。

部分の改善が、全体の改善にならないことがある

測定が速くなっても、その前後の搬送が遅ければ生産量は増えません。材料の熱性能が良くても、加工や信頼性で問題が増えれば採用しにくくなります。

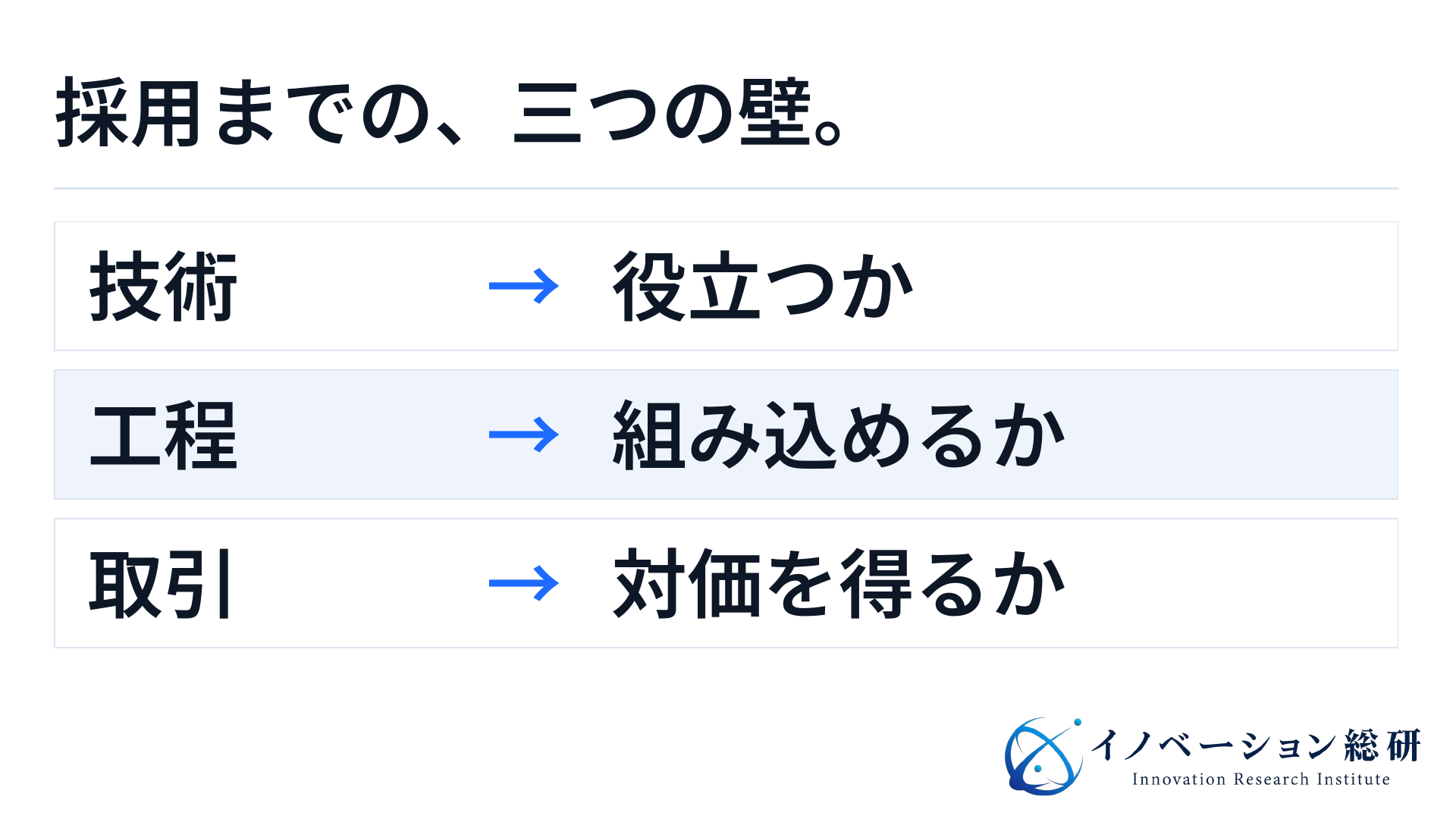

提案する技術だけを測るのではなく、顧客の工程全体で何が変わるかを確認します。次の図は、その判断を三つの確認に分けたものです。

技術の評価、工程への採用、有償の取引を分けると、どこで事業が止まっているかが見えます。試作品が動いた段階で、事業が成立したと判断しないことが大切です。

自社に合う入口を選ぶために、何を整理すればよいか

HBMへの参入を検討する際は、まず「顧客」「困っている工程」「提供する成果物」を一文でつなぎます。技術名の一覧より、仕事として説明できる形にすることが出発点です。

顧客の困りごとを、工程の言葉にする

「AI市場が伸びるので検査を売る」では、顧客が何を買うのかが見えません。たとえば、「開発部門が接続不良の原因を絞るために、工程別の評価結果を提供する」と書けば、必要なデータや協力相手が見えてきます。

これは特定企業の案件ではなく、企画を具体化するための例です。実際の顧客が同じ問題を持つかは、別途確認する必要があります。

自社で持つものと、提携で補うものを分ける

測定装置、材料、解析技術、顧客接点。自社の強みを並べた後に、足りないものも書き出します。実物のサンプルが手に入らない、評価条件がわからない、量産供給の体制がない。こうした不足は、事業計画に早めに織り込みます。

提携先の役割も、「協力してもらう」だけでは不十分です。装置を使うのか、評価を委託するのか、設計情報を受け取るのか。相手が提供するものと、その対価まで整理します。

進めない条件も先に決める

顧客の工程に関する情報が得られない場合は、効果を確かめにくくなります。必要な品質を安定して出せない場合も、量産へ進めません。採用後の責任を引き受ける体制がないなら、提供範囲を狭める判断が必要です。

HBMへの参入を決めてから理由を探すのではなく、解決できる仕事から市場との接点を探します。自社の資産と事業の条件を整理したい場合は、Compassの無料診断を入口にできます。個別の事業構想や提携の設計は、イノベーション総研の事業開発支援で扱っています。

HBMについてよくある質問

ここまでの内容を、仕組み、AIとの関係、日本企業、参入の四つの問いに分けて振り返ります。

Q. HBMは何の略ですか？

A. High Bandwidth Memoryの略で、日本語では高帯域メモリーと呼びます。記憶用の半導体を縦に重ね、計算用のチップと大量のデータを受け渡すためのメモリーです。

Q. HBMとDRAMは別のものですか？

A. HBMはDRAMを使ったメモリー製品です。DRAMは処理中のデータを一時的に記憶する半導体で、HBMはそれを積層し、幅広い接続を使う点に特徴があります。

Q. HBM4はまだ開発中ですか？

A. HBM4は、すでにメーカーから量産や商用出荷が公表されています。一方、次世代のHBM4Eなどには試作品や開発中の製品もあります。世代名だけでなく、個別製品の出荷段階を確認します。

Q. 日本企業にも参入の余地はありますか？

A. 加工装置、材料、検査、設計支援などに接点があります。ただし、関連技術を持つだけでは受注は決まりません。顧客の工程に入れるか、効果を評価できるか、継続供給や責任を担えるかが判断条件です。

まとめ：作る技術と、採用される条件をつなげる

HBMは、AIの計算を支えるデータの受け渡しを担います。容量だけでなく帯域を広げ、計算用チップの近くで使うことに特徴があります。

SK hynix、Samsung、Micronの競争の周囲には、TSMC、NVIDIA、ディスコ、TOWA、アドバンテスト、Synopsysが担う仕事があります。部品の製造、加工、検査、接続設計まで見ると、事業の入口が具体的になります。

一方、成長市場に関わることと、自社が受注できることは別です。顧客のどの工程を改善し、何を提供し、何に対して対価を得るのか。その条件をつなげて考えることが、参入の第一歩です。
