チップレット競争の主戦場は後工程へ｜主要8者と新規事業の狙い目

チップレットは、半導体を小さな部品に分け、1つのパッケージ内で組み合わせる設計です。単にチップを小さくする技術ではありません。計算、入出力、メモリなどを別々に設計し、製品ごとに最適な構成へ組み直す考え方です。

AI向け半導体では、1枚の大きなチップだけで性能を伸ばすことが難しくなりました。製造歩留まり、設計費、メモリ帯域、消費電力、放熱が同時に制約になるためです。AMDやNVIDIAは複数のダイを使う製品を商用化し、IntelとTSMCは接続・積層・量産の基盤を広げています。

ただし、チップレットを採用すれば自動的に安く、速くなるわけではありません。分割したダイの間で大量のデータを動かし、熱を逃がし、良品だけを組み合わせ、全体を検証する必要があります。チップレット競争の主戦場は、前工程だけでなく、設計IP、EDA、接続規格、先端パッケージ、検査、材料へ広がっています。

この記事の結論は明確です。新規参入の機会は、汎用CPUやGPUそのものを正面から開発する領域よりも、複数のダイを「量産できるシステム」に変える周辺工程にあります。以下では、仕組み、主要8者の取り組み、4つの参入方法、懸念を順に整理します。

チップレットとは何か

チップレットとは、特定の機能を担う小さな半導体ダイです。複数のチップレットを同じパッケージに載せ、高速な配線で結ぶと、外部からは1つの大きな半導体のように動きます。

たとえば、CPUコアを持つ計算用ダイ、メモリやPCIeを制御するI/Oダイ、AI演算用ダイ、高帯域メモリを別々に作れます。性能を上げたい製品には計算用ダイを増やし、通信機器にはI/Oを増やすなど、同じ設計資産を別製品へ展開できます。

ここでいう「チップ」は完成品を指す場合もあります。一方、チップレットは、完成品の中に組み込まれる部品です。小さなレゴブロックに似ていますが、実際には接続速度、遅延、発熱、電源、故障の扱いまで合わせなければなりません。

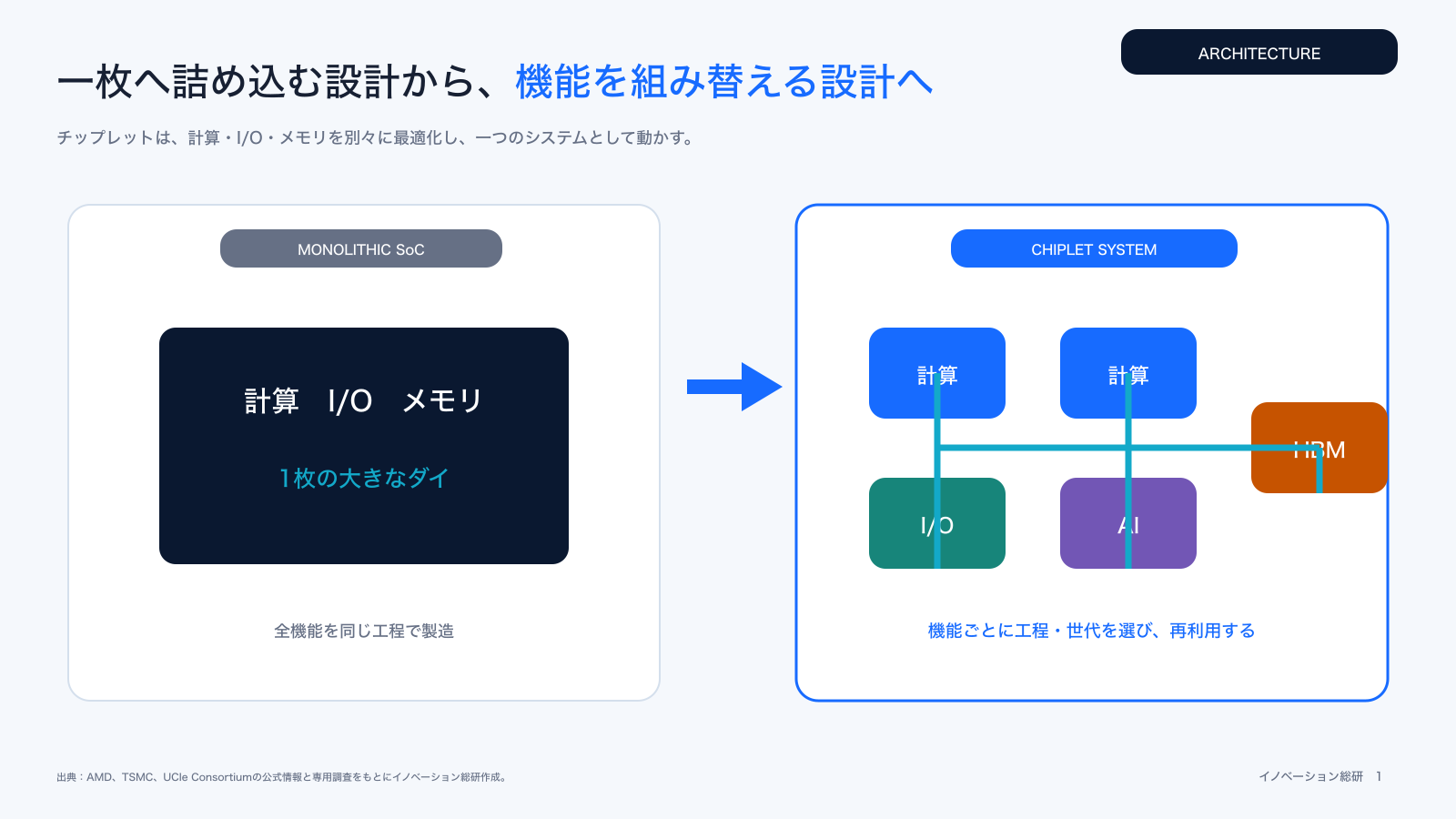

モノリシックSoCと何が違うのか

従来は、多くの機能を1枚の大きなダイへ集約するモノリシックSoCが中心でした。配線が短く、全体を一体で最適化しやすいことが利点です。しかし、ダイが大きくなるほど、製造途中に欠陥が入って使えなくなる影響も大きくなります。

チップレットは、機能を分割します。最先端の製造工程が必要な計算部分だけを新しいプロセスで作り、I/Oやアナログ部分は成熟した工程に残せます。設計を再利用しやすく、製品の組み合わせも増やせます。

重要なのは、チップレットがモノリシックSoCをすべて置き換えるわけではない点です。小型で量産数が多く、低コストを優先する製品では一体型が有利な場合があります。大規模AI、高性能サーバー、車載計算基盤など、複数機能を世代ごとに更新したい領域ほどチップレットの利点が出ます。

チップレットが必要になった三つの理由

大きなダイほど製造リスクが上がる

半導体は、1枚のウエハー上に多数のダイを作ります。ダイが大きいほど、1枚から取れる個数は減り、欠陥を含む確率も上がります。小さく分けて良品を選び、パッケージで統合できれば、巨大なダイを1枚で作るリスクを抑えられます。

すべての機能を最先端工程に載せる必要がない

CPUやGPUの演算部分は微細化の効果を得やすい一方、I/Oやアナログ回路は同じ割合で小さくならないことがあります。TSMCは3DFabricの説明で、変化の少ない機能をチップレットとして再利用し、先端工程を必要な部分に集中できるとしています。TSMC 3DFabric

AIでは計算よりデータ移動が壁になる

生成AIや科学計算では、演算器だけでなく、HBMからデータを運ぶ帯域が性能を左右します。ダイ間の距離が長いと、電力と遅延が増えます。そのため、GPU、CPU、HBM、I/Oをパッケージ内で高密度に接続する設計が重要です。AI for Scienceの計算基盤でも、演算能力だけでなくデータ移動の設計がボトルネックになります。

2.5D・3D・UCIeをどう理解するか

チップレットの記事では、2.5D、3D、UCIeという言葉が頻繁に出ます。これは同じ種類の言葉ではありません。

2.5Dは、複数のダイを中介基板の上へ横に並べ、高密度配線でつなぐ方法です。GPUとHBMを近くに置く用途で広く使われます。3Dは、ダイを上下に積み、垂直方向の配線でつなぐ方法です。配線を短くできますが、放熱と製造の難しさが増します。

UCIeは、ダイ同士をつなぐための業界標準です。PCIeやCXLなどのプロトコルを、パッケージ内の接続へ運べるようにします。2025年8月に公開されたUCIe 3.0は、48GT/sと64GT/sを追加し、AI向けの帯域拡大を進めました。UCIe Consortiumの解説

標準があっても、異なる会社のチップレットを買ってすぐ組み合わせられるわけではありません。電気特性、形状、電源、熱、起動順序、セキュリティ、故障時の切り分けも必要です。UCIeは重要な土台ですが、完成した市場ではなく、相互運用の範囲を広げている段階です。

チップレット市場はどこまで広がるか

チップレットの市場規模には注意が必要です。調査会社によって、チップレット単体、先端パッケージ、AI半導体、カスタムASICまで対象が異なります。数字を比較するときは、何を売上として数えたかを確認しなければなりません。

そのため、本記事では異なる市場予測を足し合わせません。代わりに、需要を三つの観測点で見ます。

TSMCはCoWoSを2012年から量産し、生成AIの登場後に需要が強まったと説明しています。また、SoICの3nm積層技術は2025年に量産へ入りました。TSMC CoWoS TSMC SoIC

市場を見るうえでは、最終製品の台数だけでなく、パッケージ1個当たりの付加価値が上がることも重要です。設計、インターフェースIP、基板、接合材料、熱対策、検査の需要が同時に増えるからです。

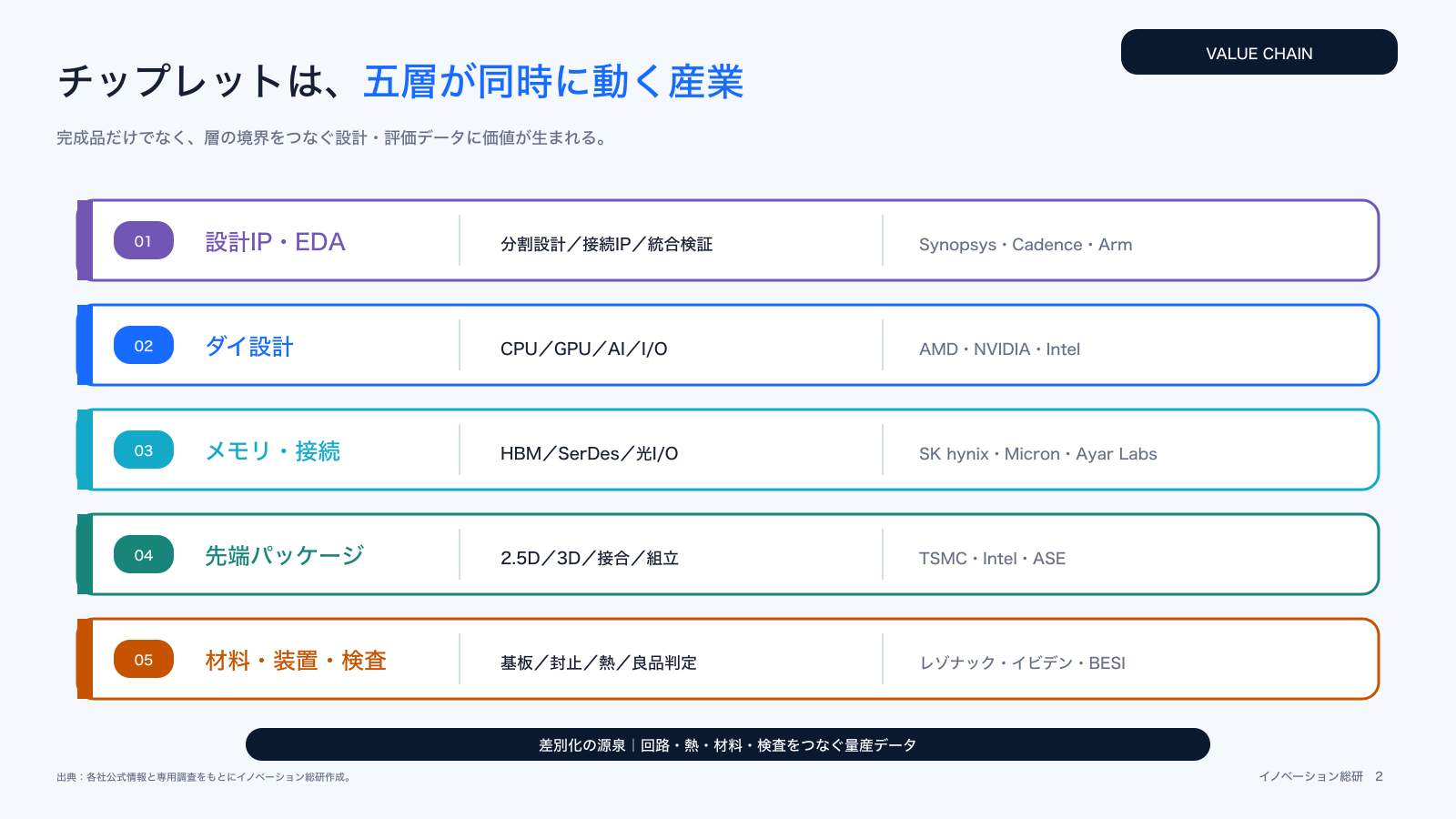

チップレットの産業構造は五層で見る

産業構造は、完成した半導体メーカーだけを見ても分かりません。上流から下流まで、五つの層で見ると参入余地を判断しやすくなります。

価値は層の境界にも生まれます。たとえば、設計段階で熱変形を予測し、材料の選定とパッケージ構造へ反映するサービスです。単独の部材より、設計値と量産結果をつなぐデータが強い差別化になります。

日本企業が参入先を探すときは、自社の製品分類から考えない方がよいでしょう。「材料会社だから材料を売る」「装置会社だから装置を売る」と決めると、顧客が本当に困っている問題を見落とします。顧客の課題は、反りを減らしたい、接合不良を早く見つけたい、冷却能力を上げたい、試作と量産の差を小さくしたい、といった形で現れます。課題を起点にすれば、材料、装置、解析、検査を組み合わせた提案ができます。

また、各層の強い企業と正面から競う必要はありません。EDAを一から作る代わりに、既存の設計ツールへ国内材料の実測モデルを提供できます。OSATになる代わりに、車載や産業機器に必要な信頼性評価を請け負えます。UCIe対応ダイを作る代わりに、複数ベンダーを同じ条件で試せる評価環境を提供できます。こうした「層の間」の仕事は、顧客ごとの調整が多い一方、実測データを蓄積すれば共通サービスへ育てられます。

一方、顧客から仕様を受けて毎回ゼロから設計するだけでは、売上が人員数に比例します。初期案件では、共通化する項目をあらかじめ決めます。評価ボード、測定条件、故障分類、材料物性の形式、設計レビューの手順を統一すれば、次の顧客へ展開しやすくなります。個別案件を受けながら、どの知見を製品、IP、データベースへ変えるかが事業化の分岐点です。

さらに、評価結果を顧客と共有する画面や報告形式も共通化します。技術者だけが読めるデータを、調達、品質、経営が同じ基準で判断できる情報へ変えることも、事業者の価値です。

大手4社が商用化したチップレット

AMDはCPUからAIアクセラレーターへ広げた

AMDは、チップレットを量産CPUへ広く導入した代表例です。EPYCでは、複数のCPUダイを中央のI/Oダイへ接続し、製品ごとにコア数を変えます。AMDの公式説明では、計算部分とI/O部分の開発を分け、各機能に合う工程を選べることを利点としています。AMD Zenアーキテクチャ

この考え方はAI向けInstinctにも広がりました。MI300はCPU、GPU、HBMを2.5Dと3Dの技術で統合しています。利用者から見れば、複数のダイではなく1つの計算基盤として使えることが重要です。AMDのチップレット白書

新規事業の示唆は、部品数ではなく、製品群へ設計資産を展開できる点です。同じ部品を再利用しながら、サーバー、ワークステーション、AI向けへ構成を変えられます。

NVIDIAは巨大GPUを2ダイで1つに見せる

NVIDIA Blackwellは、製造可能な大きさに近い2つのGPUダイを、独自の高速リンクで接続します。公式情報では、2ダイ間の帯域は10TB/sで、CUDAからは1つのGPUとして扱えます。NVIDIA Blackwell

ここでの競争力は、ダイを並べたことだけではありません。ソフトウェア利用者に分割を意識させず、従来のCUDA環境を維持した点です。チップレット事業では、ハードウェア構成を抽象化するソフトウェアが参入障壁になります。

IntelはEMIBとFoverosを外部顧客にも開く

Intelは、横方向をつなぐEMIBと、上下へ積むFoverosを持ちます。自社製品だけでなく、Intel Foundryの顧客向けにもチップレット基盤を提供しています。2026年には、EMIB-TとFoverosをAI半導体向けに示し、米国内の先端パッケージ能力を強調しました。Intelの先端パッケージ

IntelはUCIeの設立にも関わりました。製造、パッケージ、接続規格を一体で持つことで、顧客が異なるダイを統合する際の責任範囲を広げています。

TSMCは後工程を製品性能の中心へ移した

TSMCの3DFabricは、CoWoS、InFO、SoICをまとめた統合技術群です。CoWoSは、ロジックダイとHBMを大きな中介基板上で接続します。SoICは、高密度な3D積層を担います。TSMC 3DFabric

TSMCの事例が示すのは、後工程が単なる保護と配線ではなく、性能、消費電力、製品化速度を決める工程になったことです。ファウンドリーが前工程と後工程を共同最適化すると、パッケージ技術は顧客の製品ロードマップへ深く組み込まれます。

標準・設計・光・材料を担う4者

UCIe Consortiumは接続の共通言語を作る

UCIe Consortiumは、ダイ間接続の標準化を進める企業連合です。仕様は、物理層だけでなく、プロトコル、管理、テストまで広がっています。UCIe 3.0は64GT/sまで速度を高め、管理機能も強化しました。UCIeの仕様一覧

標準化が進めば、特定企業だけで閉じたチップレットから、複数企業の部品を組み合わせる市場へ近づきます。一方で、標準対応を名乗るだけでは足りません。実物を同じ条件で試し、相互運用を保証する認証と検証環境が必要です。

Synopsysは設計IPと検証をまとめる

Synopsysは、UCIeのコントローラーIP、PHY、検証IPを提供しています。さらに3DIC Compilerとつなぎ、パッケージを含む実装と検証を支援します。公式ページでは、最大64Gbpsのデータレートと、標準・先端パッケージへの対応を示しています。Synopsys UCIe IP

顧客が買うのは仕様書ではなく、設計が動く確率です。チップレットが複雑になるほど、電気、熱、物理、テストを別々の道具で確認する負担が増えます。設計データを一つの流れにするEDAは、量産リスクを下げる役割を持ちます。

Ayar Labsはダイ間の光接続を狙う

Ayar LabsのTeraPHYは、光I/Oを小さなチップレットとしてパッケージへ組み込む製品です。UCIeに対応し、双方向8Tbpsを掲げています。GPUやAIアクセラレーターから直接光を出し、銅配線の距離と電力の限界を越えることを狙います。Ayar Labs TeraPHY

これは、チップレット市場が計算ダイだけに閉じない例です。AI基盤がラック全体へ広がると、パッケージ内部と外部をつなぐI/Oが価値を持ちます。ただし、同社の性能値には開発中の仕様も含まれるため、量産時の歩留まり、光源、実装コストの確認が必要です。

レゾナックは材料を共同評価する

レゾナックは、半導体パッケージ材料と評価基盤を持ちます。JOINT2では、装置・材料企業14社が集まり、2.xD・3Dパッケージの試作と評価を進めています。ダイ接合、封止、基板、反り、熱など、1社の材料だけでは解けない課題を共同で検証します。JOINT2の概要資料

日本企業にとって重要なのは、材料を単品で売るだけでなく、顧客のパッケージ構造で性能を証明することです。評価データと工程条件を蓄積できれば、価格競争から離れやすくなります。

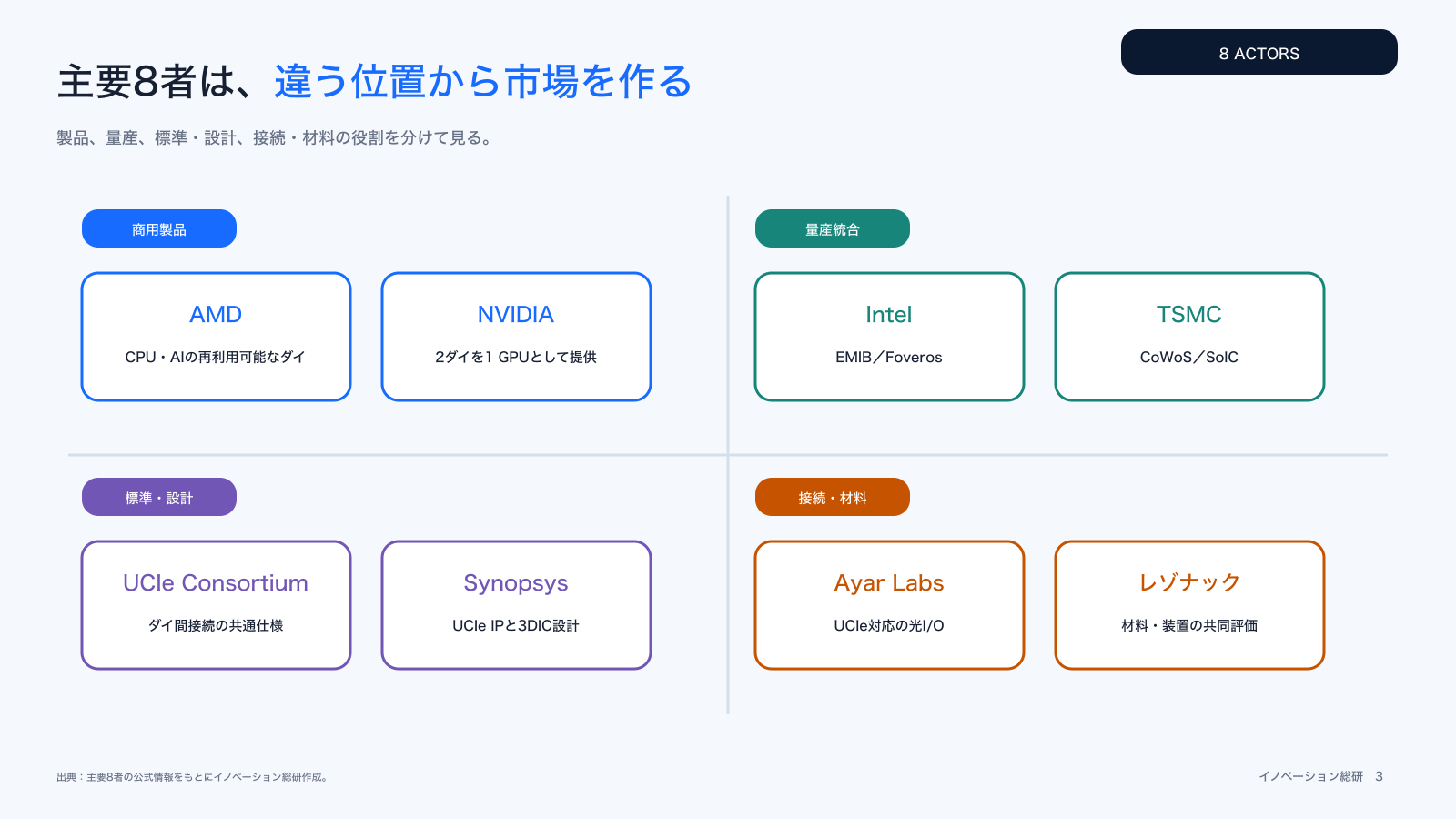

チップレット8事例から見える勝ち筋

8事例には四つの共通点があります。

第一に、単体性能ではなくシステム性能を売っています。AMDとNVIDIAは、複数ダイを利用者から1つに見せます。第二に、再利用できる設計資産を持っています。CPUダイ、I/Oダイ、接続IP、材料評価データを複数製品へ展開します。

第三に、量産パートナーとの共同設計が早い段階から始まります。回路設計が終わってからパッケージを選ぶのではありません。熱、電源、配線、材料、検査を同時に決めます。第四に、顧客の移行負担を減らします。NVIDIAのCUDA、AMDの製品群、Synopsysの設計フローは、既存資産を捨てずに性能を伸ばす仕組みです。

チップレット事業を4つの判断に分ける

参入：顧客課題と量産資産がつながる

材料、検査、設計モデル、業界顧客のいずれかを、明確な性能制約へ結び付けます。

提携：顧客接点はあるが、製造基盤がない

ファウンドリー、OSAT、IP企業と組み、自社は業界仕様と品質責任を持ちます。

待機：良品保証と量産責任が決まらない

試作を急がず、責任分界、検査条件、データ共有を先に整えます。

見送り：汎用品と比べる指標がない

性能、帯域、電力、熱、供給のどれを改善する事業かを再設計します。

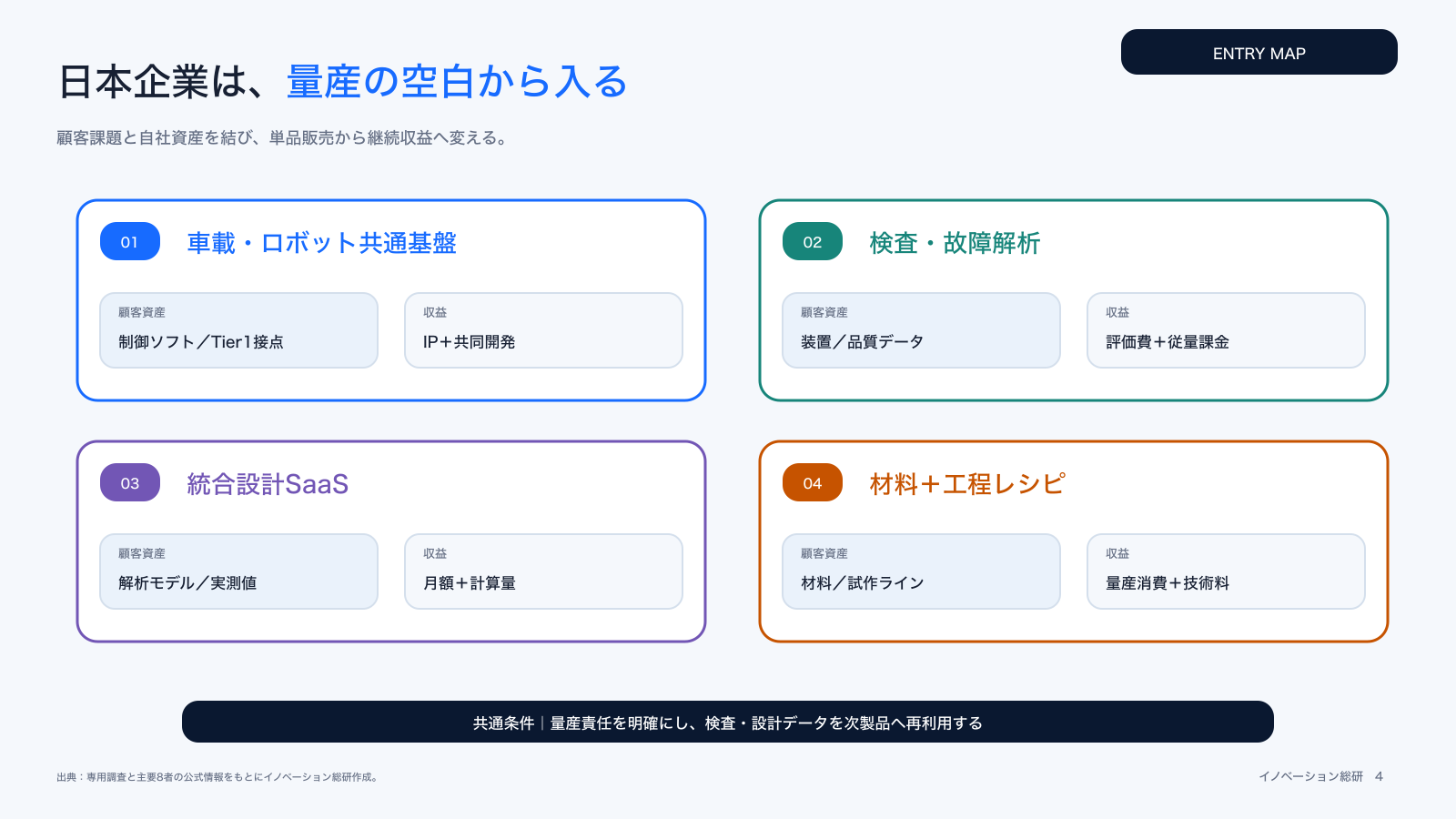

日本企業に残るチップレットの四つの参入機会

1. 車載・ロボット向けの共通チップレット基盤

車載やロボットでは、AI演算、安全制御、通信、センサー処理を長期間使います。最先端ダイだけを更新し、他の機能を再利用できれば、製品世代をまたぐ設計資産になります。ヒューマノイドロボットや自動運転では、計算性能だけでなく、温度、振動、機能安全、長期供給が必要です。

参入企業は、完成CPUを作る必要はありません。顧客の制御ソフトを動かすI/Oダイ、安全監視ダイ、センサー統合ダイ、評価ボードを共通化できます。半導体IP企業、ファウンドリー、OS企業、Tier1との提携が前提です。

2. パッケージの検査・故障解析サービス

複数の良品ダイを組み立てても、接続不良、反り、空隙、熱サイクルで故障すれば完成品は使えません。しかも、不良がどのダイ、接合、基板、材料にあるかを切り分ける必要があります。

X線、超音波、光学、電気試験を組み合わせ、試作から量産まで追跡できるサービスには需要があります。装置販売だけでなく、検査条件、良否判定モデル、故障データベースを月額や従量課金で提供すると、継続収益を作れます。

3. 熱・電源・応力を統合する設計SaaS

3D積層では、熱が上のダイへ伝わりにくく、局所的な温度上昇が起きます。材料ごとの熱膨張差は、反りや接合部の疲労につながります。回路、パッケージ、基板を別々に解析すると、問題の発見が遅れます。

顧客の設計データを受け取り、熱、電源、信号、機械応力を同じモデルで評価する事業が考えられます。強みになるのは計算エンジンだけではありません。実測値でモデルを補正し、製造条件へ戻す仕組みです。コンテキスト・エンジニアリングと同様に、情報の更新責任と評価の循環が競争力になります。

4. 材料と工程条件をセットで提供する

封止材、接着材、基板、ガラスコア、熱伝導材は、単品の物性値だけで採用されません。実際の構造で、反り、接続信頼性、熱抵抗、量産歩留まりを示す必要があります。

材料メーカーが試作ライン、装置メーカー、OSATと組み、推奨構造と工程条件をパッケージ化すれば、設計初期から顧客に入れます。フォトレジストで培った材料設計や品質管理の知見も、先端パッケージ側へ展開できます。

チップレット事業の収益モデルは売り切りにしない

チップレット関連は開発期間が長く、顧客ごとの調整も多い領域です。試作品や装置を一度売るだけでは、個別受託から抜けにくくなります。再利用資産と継続収益を最初から設計します。

初期案件で得たデータを、どこまで他案件へ再利用できるかが採算を分けます。顧客固有情報を守りながら、故障分類、設計ルール、評価手順を共通資産に変える必要があります。

参入前に確認するチップレットの六つのリスク

1. 標準化と独自仕様が併存する

UCIeが進んでも、AMD Infinity FabricやNVIDIA NV-HBIのような独自接続は残ります。標準市場だけを前提にすると、対象顧客を狭める可能性があります。どの層まで標準へ合わせ、どこを顧客固有にするかを決めます。

2. Known Good Dieの保証が難しい

組み立て前のダイが良品でも、パッケージ後の条件で不具合が出ることがあります。ダイ単体、接合後、最終製品の各段階で何を保証するかが必要です。責任分界が曖昧だと、不良時の費用が膨らみます。

3. 熱と電力が性能を制限する

複数の高性能ダイを近づけると、局所的な発熱と電源変動が増えます。ピーク性能ではなく、連続運転時の性能を測る必要があります。冷却部品まで含むシステム提案が必要になる場合があります。

4. 試作成功が量産成功を意味しない

研究用の少数試作では動いても、量産で反り、接合ばらつき、検査時間が問題になります。量産設備の能力、材料の供給安定性、再作業の可否を早期に確認します。

5. 輸出管理と供給網の影響を受ける

先端半導体、製造装置、EDA、IPは各国の輸出管理の対象になり得ます。特定国の顧客やパートナーに依存する事業は、製品仕様だけでなく契約と供給網も設計しなければなりません。

6. 開発費の回収に時間がかかる

顧客評価から量産まで数年かかることがあります。量産売上だけで回収する計画は危険です。共同開発費、評価費、IP利用料を段階ごとに受け取る契約が必要です。

チップレットのデータと責任をどう分けるか

複数企業が関わるほど、データの所有者と更新責任が重要になります。少なくとも、設計データ、製造条件、検査結果、故障解析、フィールド情報を分けて管理します。

また、どこまで開示すれば相手が検証できるかを決めます。チップレットの内部仕様をすべて開示する必要はありませんが、電力、熱、信号、機械寸法、起動、エラー処理の境界条件は共有が必要です。

この情報基盤を持つ企業は、単なる下請けではなく、製品世代をまたぐ設計パートナーになれます。

チップレット事業の意思決定基準

参入可否は、技術の成長性だけで決めません。次の五つを確認します。

1. 顧客のどの性能制約を解くのか。計算、帯域、電力、熱、サイズ、供給のどれか。
2. 既存方式より何を改善するのか。測定条件と比較対象を決められるか。
3. 量産責任を誰が持つのか。ファウンドリー、OSAT、装置、材料との役割が決まっているか。
4. 初期案件の成果を再利用できるか。IP、評価手順、データ、工程レシピが残るか。
5. 顧客の製品ロードマップへ入れるか。単発試作ではなく、次世代製品まで共同設計できるか。

五つのうち、顧客課題と量産責任が曖昧なら待機が妥当です。技術シーズだけを起点にするのではなく、顧客が今どの工程で止まっているかから参入位置を決めます。

チップレットの相談前に整理する情報

相談の前に、次の情報があると議論が進みます。

• 対象製品と想定生産量
• 求める計算性能、帯域、消費電力、温度条件
• 自社が持つ回路、材料、装置、検査、顧客基盤
• 外部へ出せる設計情報と秘密情報
• 試作、認証、量産までの希望時期
• 提携候補と、自社が負う品質責任

すべて揃っていなくても構いません。分からない項目が、調査や実証で先に確かめる論点になります。AIエージェントの新規事業と同じく、機能の魅力より、顧客業務と責任分界から事業を設計することが重要です。

チップレットについてよくある質問

Q. チップレットとSoCの違いは何ですか

A. SoCは複数の機能を1つのシステムとして集積した半導体です。チップレットは、そのシステムを複数のダイに分けて構成する部品と設計方法です。チップレットを組み合わせてSoC相当の機能を作ることもあります。

Q. チップレットはなぜコストを下げられるのですか

A. 小さなダイは大型ダイより歩留まりを上げやすく、I/Oなどを成熟した製造工程で作れます。また、同じダイを複数製品へ再利用できます。ただし、先端パッケージ、検査、接続設計の費用が増えるため、常に安くなるわけではありません。

Q. UCIeに対応すれば他社のダイと接続できますか

A. UCIeは重要な接続標準ですが、対応だけで相互運用が保証されるわけではありません。電気、形状、電源、熱、起動、管理、セキュリティ、テストの条件を合わせ、実機で検証する必要があります。

Q. 日本企業はチップレットのどこに参入できますか

A. 材料、基板、接合、検査、故障解析、熱設計、製造装置、車載・産業向けの共通I/Oダイに機会があります。単品販売より、顧客の構造で性能を証明し、量産条件まで提供する方が差別化しやすくなります。

Q. チップレット事業で最初に確認すべきことは何ですか

A. 対象顧客が抱える性能制約と、量産時の責任分界です。技術デモが動くことより、誰が良品を保証し、不良時に原因を切り分け、次世代製品へ設計を再利用するかを先に決めます。

まとめ｜チップレットは「つなぐ力」が事業になる

チップレットは、半導体を小さく分けるだけの技術ではありません。異なる製造工程のダイ、HBM、I/Oを、1つのシステムとして動かす設計です。AIの計算需要が増えるほど、接続、電力、熱、検査、材料、ソフトウェアの統合が重要になります。

AMDとNVIDIAは商用製品で分割を利用者から見えなくしました。IntelとTSMCは量産統合の基盤を広げています。UCIe、Synopsys、Ayar Labs、レゾナックは、標準、設計、光接続、材料評価という異なる位置から市場を作っています。

日本企業が狙いやすいのは、巨大な汎用GPUの正面開発ではありません。車載・ロボット向け共通基盤、検査・故障解析、統合設計SaaS、材料と工程レシピです。勝敗は、単体技術の性能ではなく、顧客の製品を量産できる状態まで持っていけるかで決まります。
