フォトレジストとは？主要7社の戦略から読む参入余地

フォトレジストは、半導体の回路をシリコンウエハーへ写すための感光材料です。目立たない液体材料に見えますが、回路を細く、正確に、何億個も欠陥なく作るための中核を担います。

AI半導体の微細化が進むほど、材料だけを単独で評価することは難しくなります。露光装置、下層膜、現像、エッチング、検査まで組み合わせ、顧客の量産ラインで使える条件を作る必要があるためです。

したがって、新規参入の成否は「高性能な樹脂を作れるか」だけでは決まりません。顧客、装置会社、研究機関と共同評価し、認定された量産レシピまで届けられるかが重要です。この記事では、仕組み、市場、主要7社、参入方法、懸念を順に整理します。

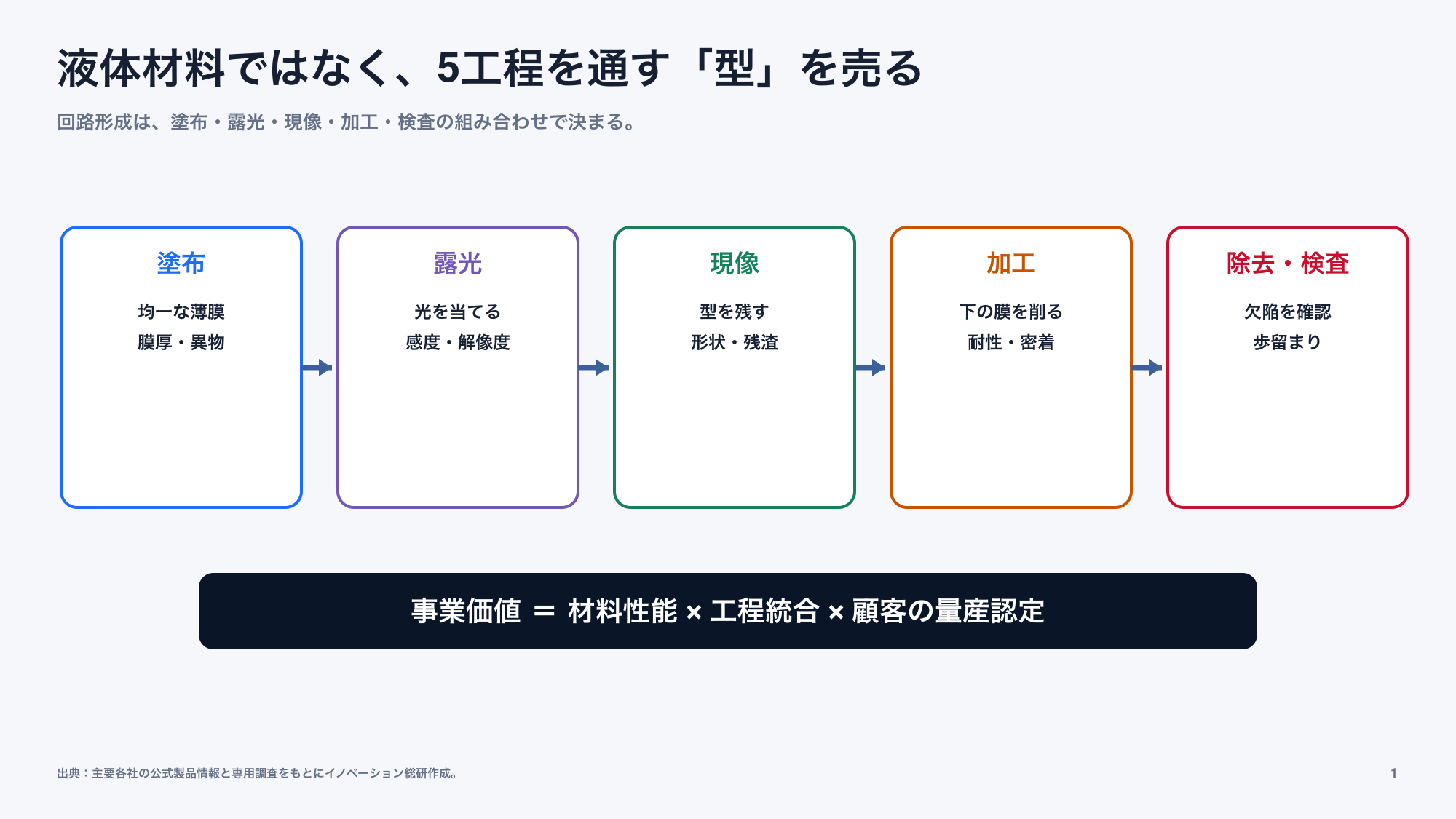

フォトレジストとは？光で回路の「型」をつくる材料

フォトレジストとは、光に反応して性質が変わる材料です。ウエハーの表面へ薄く塗り、回路パターンに沿って光を当てます。その後、現像液で必要な部分を残すと、加工用の型ができます。

この型を使って、下にある膜を削ったり、別の材料を埋めたりします。加工が終われば、レジストは除去されます。完成品に残らない材料ですが、回路の線幅や欠陥の数を左右します。

ポジ型とネガ型では残る部分が逆になる

光が当たった部分を現像で取り除くものがポジ型です。反対に、光が当たった部分を硬くして残すものがネガ型です。どちらが優れているかではなく、作る回路、光源、後工程に合わせて選びます。

写真にたとえると理解しやすいものの、実際の半導体製造では条件がはるかに厳しくなります。膜の厚さ、光への感度、線の揺らぎ、微小な異物、現像後の形まで、同時に管理しなければなりません。

フォトレジストは、製品の成分だけでは理解できません。どの工程で、どの装置と組み合わせ、どの形を作るかを見る必要があります。

市場はAI需要だけでなく、微細化と工程数の増加で伸びる

フォトレジスト単独の市場規模は、調査会社ごとに対象が違います。半導体用だけを集計するか、ディスプレイ用やプリント基板用まで含めるかで数字が変わるためです。比較する場合は、定義をそろえる必要があります。

より確かな市場の方向は、半導体材料全体から確認できます。SEMIによると、世界の半導体材料市場は2024年の675億ドルから、2025年には732億ドルへ増えました。2025年は過去最高で、フォトマスク、フォトレジスト、周辺材料を含むリソグラフィ材料も高い伸びを示しました。

チップの出荷数だけでは需要を説明できない

需要を押し上げる要因は、AI向け半導体の増産だけではありません。回路を細くするほど、一つの層を作るための露光や加工が難しくなります。多重パターニングを使えば、同じウエハーでも材料を使う工程が増えます。

先端ロジックではEUVが注目されます。一方、自動車、産業機器、電源、センサーでは、i線、KrF、ArFも長く使われます。つまり、市場は「最先端だけが伸び、古い材料が消える」という単純な構造ではありません。

また、先端パッケージでも感光性材料が必要です。再配線、バンプ、厚膜加工など、前工程とは異なる性能が求められます。新規事業では、光源だけで市場を切るのではなく、顧客の用途と工程で分ける方が有効です。

半導体需要の背景にあるAIの実装は、ヒューマノイドロボットの記事や自動運転の記事でも解説しています。

EUV・ArF・KrFで、材料の役割と参入条件が変わる

フォトレジストは、露光に使う光の波長に合わせて設計されます。主な区分はi線、KrF、ArF、EUVです。波長が短いほど細い回路を描きやすくなりますが、材料と工程の管理は難しくなります。

EUVでは三つの性能がぶつかる

EUV用レジストでは、細い線を描く解像度、少ない光量で反応する感度、線の縁を滑らかにする性能を同時に高めたいところです。しかし、一つを改善すると別の性能が悪化することがあります。

感度が低いと、ウエハー一枚の露光時間が長くなり、装置の生産性が落ちます。感度だけを高めると、化学反応が広がり過ぎて線がぼやける場合があります。さらに、ごく小さな欠陥でもチップの歩留まりへ影響します。

High-NA EUVは、より高い解像度を目指す次世代の露光技術です。従来の化学増幅型レジストに加え、金属酸化物レジストやドライレジストが検討されています。ただし、優れた材料が見つかればすぐ置き換わるわけではありません。下層膜、光の当て方、マスク、現像、エッチングとの組み合わせが必要です。

フォトレジスト産業は「認定されたレシピ」で利益を守る

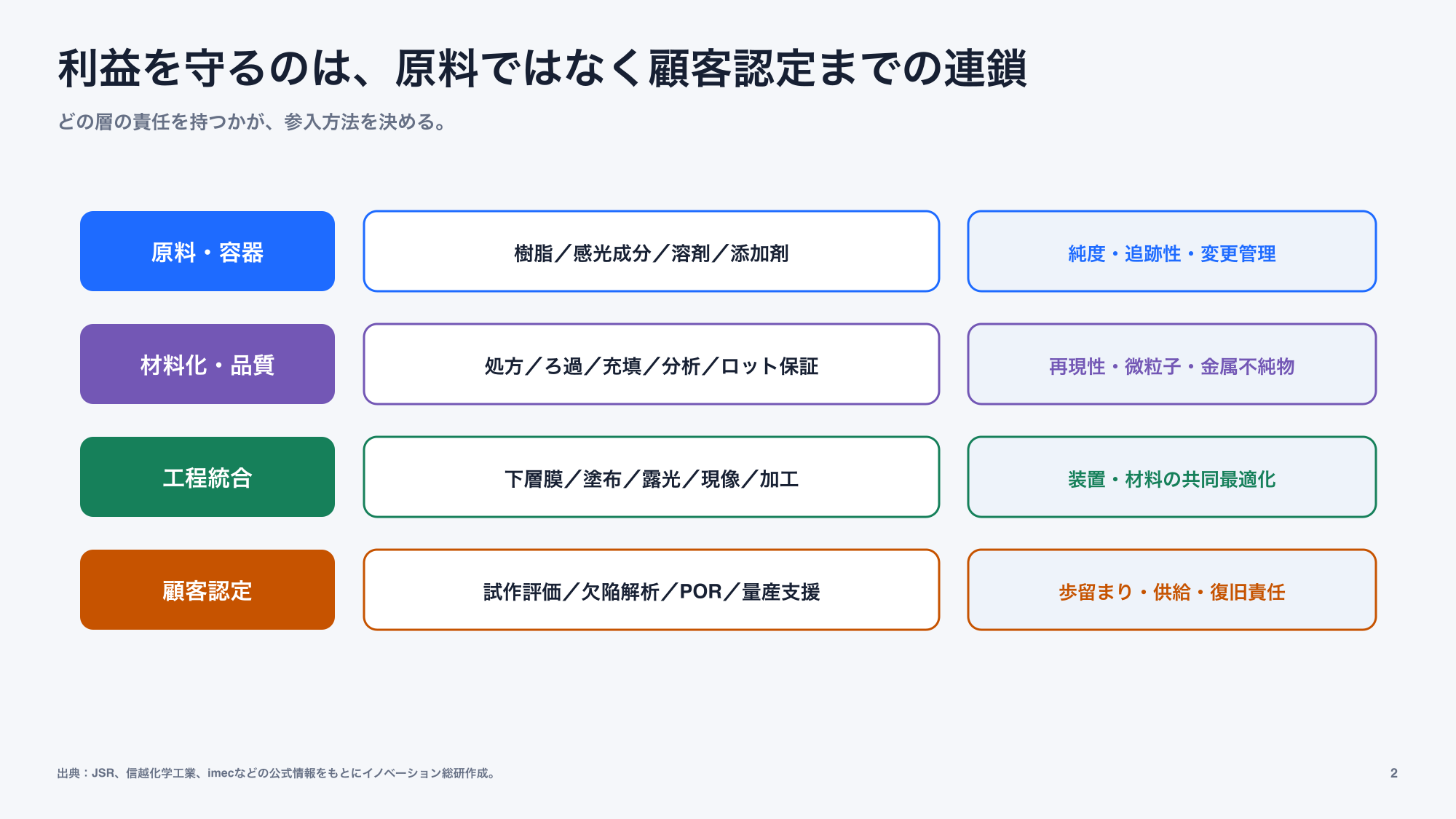

フォトレジストの価値は、容器に入った液体だけではありません。原料の設計、高純度化、ろ過、分析、少量試作、塗布、露光、現像、欠陥検査、顧客工場での認定までが一つの事業です。

上流では原料の純度と供給履歴が問われる

レジストは、樹脂、感光成分、溶剤、添加剤などから作られます。高性能な分子を合成できても、金属不純物や微粒子が残れば使えません。原料変更や製造設備の変更も、顧客の再評価につながることがあります。

そのため、上流企業には高純度品を作る力だけでなく、ロットの履歴を追い、同じ品質を長く供給する力が必要です。価格が安いだけでは採用されにくい理由がここにあります。

中流では処方と品質保証を一体で作る

レジストメーカーは、複数の原料を組み合わせ、対象工程に合う処方へ仕上げます。評価項目は、感度や解像度だけではありません。膜の均一性、保存安定性、現像残り、欠陥、エッチングへの強さも確認します。

量産では、一度だけ良い結果を出すより、異なるロットでも同じ結果を出すことが重要です。製造、分析、品質保証、顧客サポートが分かれていると、原因究明が遅れます。

下流のPOR認定が切り替えコストを生む

半導体工場では、使う材料と条件を評価し、量産工程の標準として登録します。この標準は一般にPORと呼ばれます。認定後に材料を変えると、歩留まりや信頼性を再確認する必要があります。

これが既存メーカーの強い参入障壁です。ただし、新しい装置や工程が立ち上がる時期は、レシピ自体がまだ決まっていません。High-NA EUV、環境対応、先端パッケージは、後発企業にも共同開発へ入る余地が生まれやすい領域です。

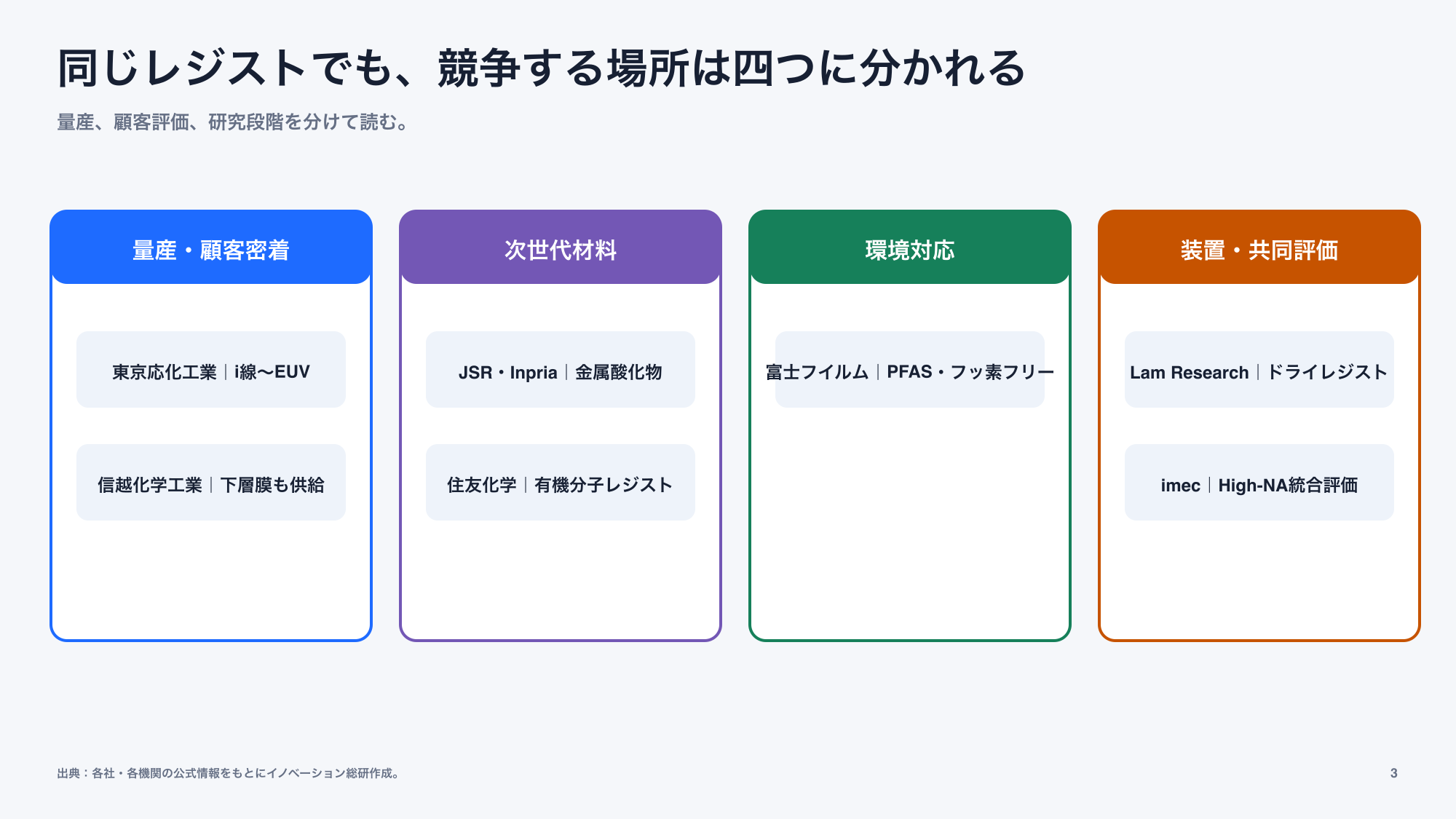

主要メーカー7社は、量産・次世代・環境・装置で競う

フォトレジストの企業比較では、売上順位だけを見ると実態を誤ります。量産で使われている製品、顧客評価中の材料、研究段階の技術を分けて読む必要があります。

次からは、各社が何を売っているかだけでなく、どの参入障壁を作ろうとしているかを見ます。

東京応化工業・JSR・信越化学は、量産ラインとの距離を縮める

日本勢の強さは、材料の分子設計だけではありません。顧客工場の近くで評価し、品質を保証し、供給を止めない体制を積み上げてきました。三社を比べると、同じフォトレジストでも戦い方が異なります。

東京応化工業：幅広い光源と工程を一社で支える

東京応化工業は、1968年に国産初の半導体用フォトレジストを開発したと説明しています。現在は、i線、KrF、ArF、EUVに加え、厚膜用やパッケージ用の材料、高純度化学薬品も扱っています。

この広さは、最先端ノードだけに依存しない点で強みになります。顧客が求めるのは、研究室の最高性能だけではありません。成熟工程も含めて、同じ品質を複数拠点へ供給し、トラブル時に原因を追えることです。

同社は2025年の見込み出荷数量を基に、EUV用フォトレジストで高い世界シェアを示しています。数字そのものより重要なのは、開発、製造、営業を近づけ、顧客の量産条件へ入り込む運営です。

JSR・Inpria：金属酸化物レジストを量産へ近づける

JSRは2021年に米Inpriaを買収し、EUV向け金属酸化物レジストの事業化を進めています。従来型レジストで蓄積した量産と品質管理の知見に、Inpriaの新材料を組み合わせる狙いです。

2024年には、関東へMORの研究開発拠点を設け、韓国には最終生産工程を担う工場を建てると発表しました。韓国工場は2026年の稼働を見込み、現地で品質保証と生産能力を確保する計画です。

この動きは、先端材料の競争が研究所だけで終わらないことを示します。顧客の近くに開発、最終製造、品質保証を置き、採用検討から量産までの時間を短くすることが競争力になります。

信越化学工業：レジストと周辺材料を組み合わせる

信越化学工業は、i線、KrF、ArF、EUVのレジストに加え、塗布型の中間膜・下層膜を提供しています。半導体材料では、シリコンウエハー、フォトマスクブランクス、ペリクル、高純度ガスなども扱います。

顧客から見れば、回路形成の問題はレジストだけで起きるとは限りません。下層膜の密着、マスク、ウエハー表面、ガスや後工程も影響します。複数の材料を持つ企業は、原因を切り分け、組み合わせで提案しやすくなります。

新規参入企業が学ぶべき点は、製品数の多さではありません。自社材料の前後にある工程を理解し、顧客が困ったときに境界を越えて原因を探せる体制です。

富士フイルム・住友化学は、環境対応とHigh-NAへ先回りする

既存の量産市場は、認定済み材料が強い領域です。一方、規制対応や新しい露光方式では、顧客側にも従来品を見直す理由が生まれます。富士フイルムと住友化学は、異なる方向から次の切り替え点を狙っています。

富士フイルム：PFAS・フッ素を使わないArFへ進む

富士フイルムは2025年、PFASを使わないネガ型ArF液浸レジストを発表しました。imecと共同で、28nm世代の金属配線を高い歩留まりで形成できることを確認し、顧客評価へ進めています。

さらに2026年4月には、フッ素を含む原材料を使わないネガ型ArF液浸レジストを開発しました。PFASだけを除く材料から、もう一段進んだ形です。顧客へのサンプル提供も始めています。狙いは材料規制への対応だけではありません。廃液の分別や高温処理にかかる負担を減らす価値もあります。

同社の出発点は写真フィルムです。そこで培った機能性分子の設計、有機合成、塗布、解析を半導体材料へ転用しています。異業種参入では、既存技術をそのまま売るのではなく、顧客の評価項目へ翻訳する必要があることを示す事例です。

住友化学：有機分子レジストで次世代EUVを狙う

住友化学は、液浸ArFとEUVレジストの製造設備を増強し、先端半導体向けの評価設備も拡充しています。現在のEUV製品を伸ばしながら、High-NA EUV向けに独自の有機分子レジストを開発しています。

有機分子レジストは、材料の単位を小さくそろえ、微細な回路でのばらつきを抑える考え方です。新材料だけを研究するのではなく、大阪工場で塗布、現像、欠陥まで評価できる体制を作っている点が重要です。

研究設備への投資は、売上をすぐ生むものではありません。しかし、顧客へ試作品を渡す前に、実際の工程に近い条件で問題をつぶせます。これが共同開発へ入るための信用になります。

Lam Researchとimecは、材料と装置の境界を変える

レジストは長く、液体を回転塗布する方法が中心でした。Lam Researchは、EUV用レジストを乾式で薄膜形成する技術を開発しています。材料会社ではなく装置会社が、レジスト工程そのものへ入る動きです。

ドライレジストは塗布方式から見直す

Lam Researchは2025年1月、ドライレジストがimecに認定されたと発表しました。対象は、2nm以下のロジック半導体向け28nmピッチ配線です。低NA EUV装置と組み合わせ、High-NA EUVへの拡張も想定しています。

同社は、従来の湿式工程より原材料使用量を5分の1から10分の1へ減らせると説明しています。性能だけでなく、材料使用量、エネルギー、装置の生産性を一つの提案にしている点が特徴です。

これは既存レジストメーカーにとって脅威である一方、提携機会でもあります。原料、前駆体、下層膜、洗浄、計測など、新しい方式に必要な周辺市場が生まれるためです。

imecは企業間の「共同評価装置」として機能する

imecは、半導体メーカー、ASML、材料会社、装置会社、マスク会社、計測会社をつなぐ研究機関です。High-NA EUVでは、レジストだけを試すわけではありません。下層膜、照明条件、マスク、エッチングまで組み合わせて評価します。

2025年には、金属酸化物レジストを使い、High-NA EUVの一回露光で20nmピッチの配線構造を示しました。成果の意味は「ある材料が勝った」ことではありません。複数企業が本番に近い設備を共有し、量産前の不確実性を下げたことにあります。

後発企業が先端半導体へ入る場合、自社だけで露光装置や検査設備をそろえるのは現実的ではありません。研究機関、装置会社、既存材料会社へ早く接続できるかが、開発速度を左右します。

フォトレジスト事業を4つの判断に分ける

参入：対象工程と評価経路、品質責任が決まっている

用途を一つに絞り、顧客と共同で認定まで進めます。

提携：材料・分析技術はあるが、露光と顧客接点がない

レジスト会社、装置会社、研究機関と役割を分けます。

待機：評価設備や規制の前提がまだ動いている

周辺材料や分析サービスから入り、データと顧客関係を作ります。

見送り：市場成長以外の採用理由を説明できない

顧客が材料を切り替える理由を定義できるまで投資を始めません。

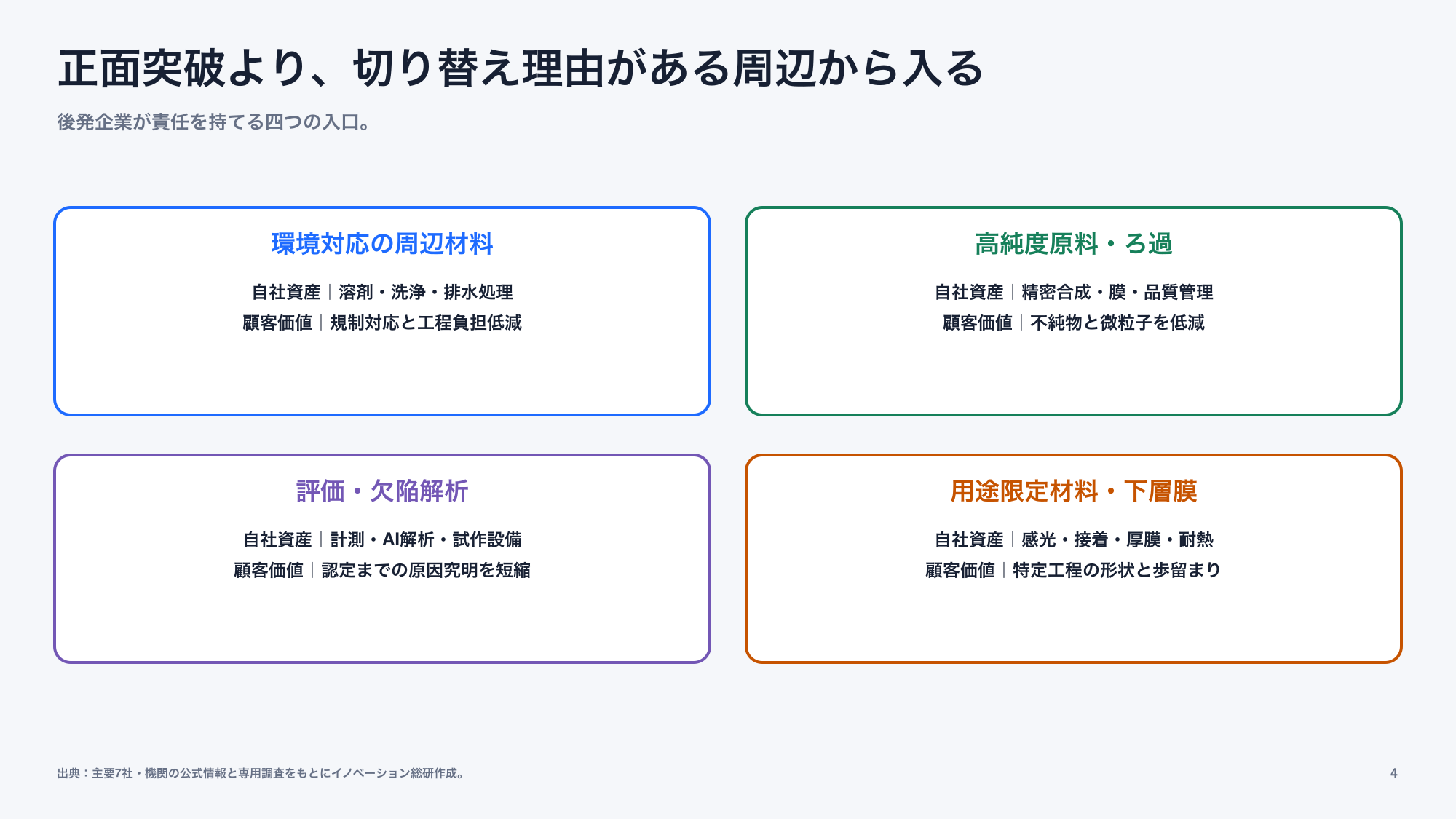

新規事業は、レジスト本体より周辺の空白から入る

フォトレジスト本体へ正面から参入するには、長い認定、高額な評価設備、安定供給、知財対応が必要です。自社に原料技術があるだけなら、周辺領域から入る方が現実的です。

環境対応は材料置換ではなく工程改善として売る

PFASやフッ素を含まない材料は分かりやすいテーマです。ただし、「含まない」だけでは採用理由になりません。回路性能、欠陥、保存性を保ち、廃液処理やエネルギーまで含めて顧客の負担を減らす必要があります。

参入企業は、レジスト本体に限らず、界面活性剤、現像・リンス、洗浄、フィルター、排水分析へ範囲を広げられます。規制対応チームと製造チームの両方へ価値を説明できる点が強みになります。

高純度化と欠陥解析は複数材料へ展開できる

半導体材料で繰り返し現れる課題は、微量不純物と微小欠陥です。ろ過膜、容器、配管、オンライン計測、異常検知、原因解析は、レジスト以外の高純度薬液にも広げられます。

新規事業では、単発の分析受託だけで終わらせない設計が必要です。製造条件、ロット履歴、顧客での欠陥を結び、再発防止の運用として契約できれば、継続収益に近づきます。

用途限定なら大手と競わずに始められる

最先端EUVは注目度が高い一方、認定と投資の負担も最大です。厚膜、特殊基板、MEMS、パワー半導体、先端パッケージなど、顧客課題が明確な用途へ絞る方法があります。

ここでは世界最高の解像度より、密着性、段差への追従、膜厚、剥離、長期供給が重視される場合があります。自社の材料技術と近い評価項目から入れるため、最初の顧客を定義しやすくなります。

技術資産から市場を選ぶ考え方は、IPランドスケープの記事でも詳しく整理しています。

参入前に確認したい懸念は、認定・設備・知財・責任の四つ

フォトレジスト領域は、試作品ができた時点と事業化の間に大きな距離があります。特に認定期間、評価設備、知財、品質責任を甘く見ると、売上前に資金と人材が尽きます。

認定は顧客ごと、工程ごとに繰り返す

一つの顧客で採用されても、別の工場や別の回路層でそのまま使えるとは限りません。装置、下層膜、現像条件が違えば再評価が必要です。開発案件の数と、量産売上の数を混同しない管理が必要です。

先端設備を持たない企業は評価経路を先に確保する

EUV露光装置や欠陥検査装置は高価で、利用機会も限られます。材料開発を始めてから評価先を探すと、試験待ちで開発が止まります。大学だけでなく、研究機関、装置会社、顧客ファブとの接続を事業計画へ入れます。

知財は分子だけでなく工程条件にも広がる

特許は材料組成に限りません。合成方法、下層膜、現像、ドライ成膜、装置条件、欠陥低減などにも存在します。性能が出た後で調べるのではなく、用途と工程を決める段階で調査する必要があります。

不具合時の損失が材料代を大きく上回る

材料の欠陥でウエハーを失えば、損失はレジストの販売額を大きく上回ります。材料会社がどこまで原因調査、交換、停止判断、再発防止へ責任を持つかを、品質契約で明確にします。

自社は参入・提携・待機・見送りのどれを選ぶか

事業判断では、技術の将来性だけでなく、自社が持つ顧客接点、評価設備、品質保証、供給責任を見ます。次の四つに分けると、投資の順序を決めやすくなります。

参入を選ぶ場合も、最初からEUVレジスト本体を狙う必要はありません。顧客が切り替えを必要とする理由と、自社が責任を持てる工程が重なる場所から始めます。

反対に、技術が面白いだけで顧客が決まらない場合は見送る判断も重要です。半導体材料は評価に時間がかかるため、曖昧な計画を長く続けるほど撤退しにくくなります。

フォトレジストに関するよくある質問

ここでは、フォトレジストの基本と事業検討でよく出る疑問に短く答えます。詳しい判断では、対象とする光源、回路層、顧客工程を特定してください。

Q. フォトレジストは半導体の中に残りますか？

A. 基本的には加工用の型として使われ、工程後に除去されます。ただし、永久膜として残す感光性材料もあり、用途ごとに役割が異なります。

Q. EUVレジストとArFレジストの違いは何ですか？

A. 主な違いは対応する露光光源です。EUVは13.5nm、ArFは193nmの光を使います。材料設計だけでなく、下層膜、現像、装置条件、欠陥管理も変わります。

Q. 日本企業はなぜフォトレジストに強いのですか？

A. 高分子・感光材料の技術に加え、高純度化、品質保証、顧客との共同評価、長期供給を積み上げてきたためです。強さは特定の分子だけでは説明できません。

Q. 新規参入はEUV用レジストから始めるべきですか？

A. 必ずしも必要ありません。評価設備と顧客接点がない企業は、環境対応の周辺材料、高純度原料、欠陥解析、用途限定レジストから入る方が現実的です。

Q. PFASフリーならすぐ採用されますか？

A. 採用には性能、欠陥、保存性、量産安定性の確認が必要です。環境面の価値に加え、廃液処理や工程コストまで改善できると導入理由が強くなります。

本記事のまとめ｜フォトレジストは共同認定が参入条件

フォトレジストは、光で半導体回路の型を作る感光材料です。しかし、事業として見ると、液体材料の販売ではなく、顧客の量産工程で認定されるレシピづくりが本体です。

• i線、KrF、ArF、EUVは用途が併存し、先端だけが市場ではありません
• 東京応化工業、JSR、信越化学は、量産・品質保証・顧客近接を強みにしています
• 富士フイルムと住友化学は、環境対応と次世代EUVの切り替え点を狙っています
• Lam Researchとimecは、材料・装置・評価を一体化し、競争の境界を変えています
• 後発企業は、環境対応、高純度化、欠陥解析、用途限定材料から入る余地があります

新規事業で最初に決めるべきなのは、材料の配合ではありません。誰のどの工程を変え、どの設備で評価し、どこまで品質責任を持つかです。ここが決まれば、参入か提携か、待つか見送るかを具体的に判断できます。
