半導体材料とは？主要9社から読む日本企業の参入余地
半導体材料は、性能が高ければ売れるのか。
顧客認定、供給、変更管理まで設計できているか。
結論は、顧客の量産工程で再現できるかです。主要9社と4つの参入方法から、半導体材料の事業機会を整理します。
この記事の結論
半導体材料は、前工程と後工程を支える消耗品であり、2025年の世界市場は732億ドルでした。
- 競争力は単体性能だけでなく、顧客認定、量産再現性、供給、変更管理で決まります。
- 主要9社は、材料と装置、ろ過、共同評価、工場運用を異なる方法でつないでいます。
- 参入余地は、環境対応、純度・搬送、共同評価、回収・再生にあります。
半導体材料と聞くと、シリコンウエハーやフォトレジストを思い浮かべる人が多いでしょう。しかし、実際の工場では、回路を作るためのガス、薬液、研磨材、薄膜材料から、チップをつなぎ、守り、冷やす材料まで、多くの製品が使われます。
材料は消耗品です。半導体の生産量が増え、工程が複雑になるほど、使用量と品質要求が高まります。一方、性能の高い材料を作るだけでは、顧客の量産工程へ入れません。長い評価を通り、同じ品質を各地域へ届け、変更を管理する必要があります。
この記事では、半導体材料の種類と市場を平易に説明します。さらに、主要9社の取り組みを工程別に読み解き、日本企業が狙える4つの参入方法と、参入前の見送り条件まで整理します。
目次

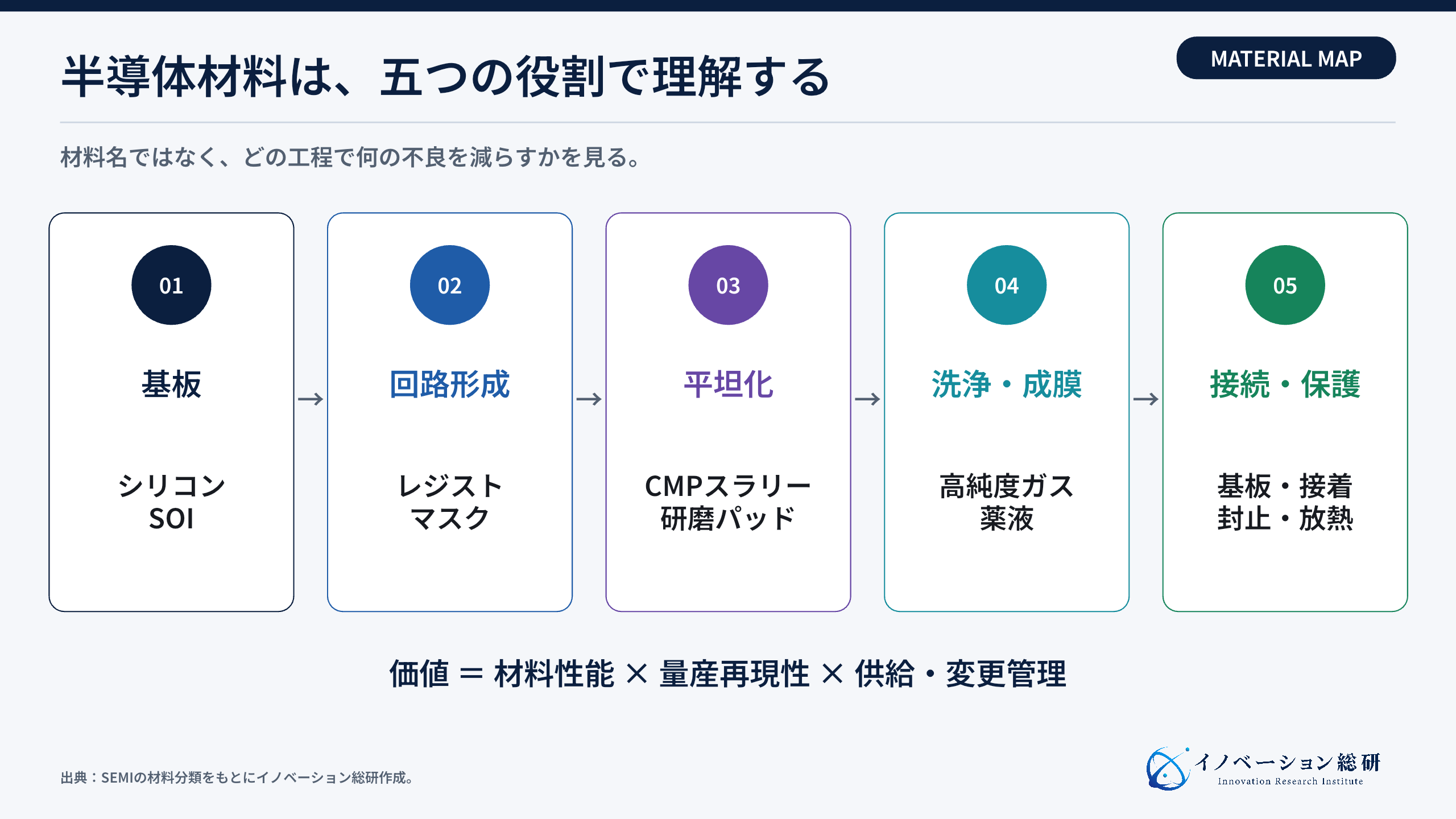

半導体材料とは？前工程と後工程を支える消耗品
半導体材料とは、半導体を作る工程で使う基板、ガス、薬液、感光材、研磨材、接合材、封止材などの総称です。完成した半導体そのものではありません。製造装置が「加工する道具」なら、材料は「加工されるもの」と「加工を助けるもの」です。
SEMIは、半導体材料を大きく二つに分けています。前工程材料は、ウエハーの上に回路を作るために使います。シリコン、フォトマスク、フォトレジスト、ガス、薬液、成膜用ターゲット、CMP材料などです。
後工程材料は、切り出したチップを外部とつなぎ、保護するために使います。パッケージ基板、ボンディングワイヤ、接着材、封止材、セラミックパッケージなどが含まれます。AI半導体では、複数のチップとメモリーを近くに置くため、後工程が性能を左右する場面も増えました。
CoWoSと先端パッケージングでは、チップ、インターポーザー、基板をつなぐ工程を詳しく解説しています。半導体材料を調べる際も、前工程の薬液だけでなく、後工程の接着、絶縁、放熱まで見ると、需要が生まれる理由を理解しやすくなります。
材料を見るときは、品名だけで分けないことが大切です。同じ薬液でも、回路を洗うのか、膜を削るのかで、求められる純度と評価方法が変わります。顧客のどの工程で、何の不良を減らす材料なのかまで確認します。

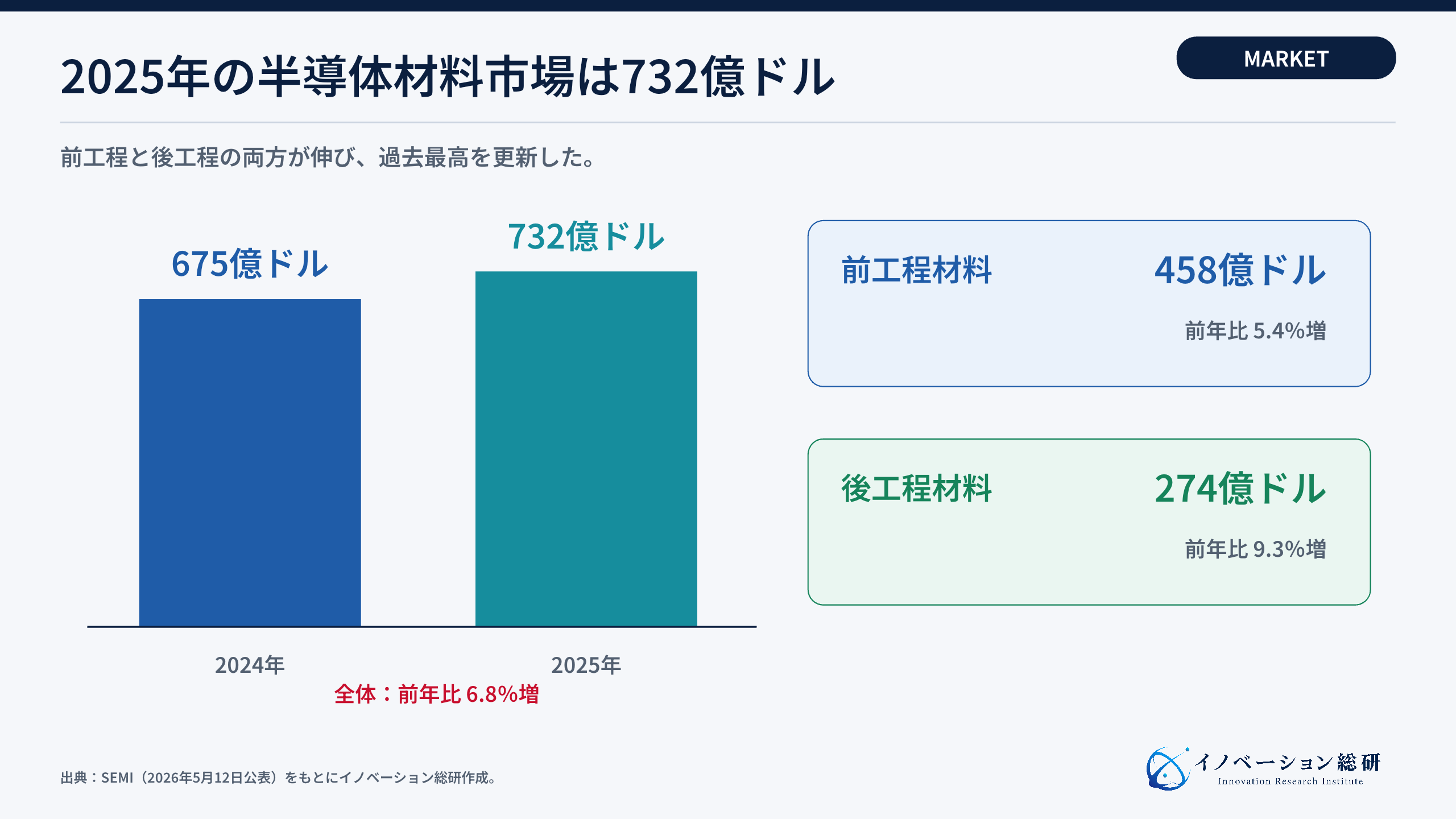

半導体材料市場は2025年に過去最高へ
SEMIによると、世界の半導体材料市場は2025年に732億ドルとなりました。2024年の675億ドルから6.8％増え、過去最高です。
内訳は、前工程材料が458億ドルで前年比5.4％増、後工程材料が274億ドルで9.3％増でした。SEMIは、先端工程、高性能計算、広帯域メモリーへの需要が成長を支えたと説明しています。露光関連材料、薬液、先端基板などが伸びました。
地域別では、台湾が217億ドルで最大でした。中国は156億ドル、韓国は112億ドルです。材料会社にとって、売上の地域分布は工場の場所に近づきます。顧客の近くで在庫、品質確認、容器回収、異常時の支援を行う必要があるためです。
市場が伸びているから、どの材料にも同じ機会があるわけではありません。成熟した材料では、既存企業の品質実績と価格が強い壁になります。伸び率より先に、自社が入れる工程と、顧客評価へ届く経路を見ます。
利益は材料の性能より、顧客認定と安定供給に残る
半導体材料には「一度採用されると切り替えにくい」という特徴があります。材料を変えると、膜の厚さ、回路の形、欠陥、装置の汚れ方まで変わることがあるからです。小さな変化でも、歩留まりや製品寿命へ影響します。
そのため顧客は、研究室の性能だけで判断しません。試作、装置での評価、信頼性試験、少量生産を通じ、量産で同じ結果が出るかを確かめます。採用された製品は、顧客の標準工程に登録されます。業界では、この状態をPORと呼ぶことがあります。
材料会社には、次の四つが求められます。
- 原料のばらつきを抑え、同じ品質を繰り返す
- 容器、輸送、保管を含めて汚染を防ぐ
- 原料や工程を変える前に顧客へ伝え、再評価を行う
- 不良が起きたとき、製造記録をたどって原因を切り分ける
ここから分かるのは、競争力が化学式だけに宿らないことです。量産データ、品質保証、顧客の近くで支える体制が一体になり、切り替えにくさを作ります。
ただし、切り替えにくさは必ずしも高い利益を保証しません。顧客ごとの専用品が増えすぎると、少量の在庫、個別試験、地域ごとの設備が重くなります。材料会社は、顧客別に変える部分と、共通化する製造・分析・容器を分けます。新規事業でも、最初の一社へ合わせ切るだけでなく、次の顧客へ再利用できる規格と評価データを残すことが必要です。
主要9社で分かる半導体材料メーカーの違い
主要企業を並べると、同じ「材料メーカー」でも役割が違います。基板へ集中する会社、材料と装置を一緒に合わせる会社、供給設備まで持つ会社があります。
次の表は、9社を主な材料、顧客工程、競争の作り方で比べたものです。製品数ではなく、顧客の量産工程へどのように入っているかに注目してください。
| 企業 | 主な材料・サービス | 顧客工程 | 競争の作り方 |
|---|---|---|---|
| SUMCO | シリコンウエハー | 回路を作る基板 | 結晶、平坦度、欠陥、供給品質を一体で管理 |
| 信越化学工業 | シリコンウエハー、フォトレジスト、マスクブランクス | 基板から露光 | 複数の基幹材料を開発・供給 |
| 東京応化工業 | フォトレジスト、現像液、洗浄・剥離薬液 | 回路形成 | 感光材と周辺薬液を工程単位で提案 |
| JSR／Inpria | EUV向け金属酸化物レジスト、薄膜材料 | 先端露光・成膜 | 装置、原料、ろ過企業と共同開発 |
| フジミインコーポレーテッド | CMPスラリー | ウエハー平坦化 | 顧客近接の共同開発と地域供給 |
| Qnity Electronics | CMPパッド、洗浄・実装材料 | 平坦化・後工程 | 長期の量産実績と安定した研磨特性 |
| Entegris | CMP材料、ろ過、容器、薬液管理 | 材料供給・汚染管理 | 材料から搬送・ろ過まで一体化 |
| レゾナック | CMP、高純度ガス・溶剤、実装材料 | 前工程から先端パッケージ | 幅広い材料と共同評価の場を組み合わせる |
| Air Liquide | 高純度ガス、供給設備、工場内運用 | 成膜・洗浄・雰囲気制御 | 顧客工場の近くで設備を保有・運転 |
9社の違いは、材料の名前より「どこまで責任を持つか」に表れます。次の章から、各社が顧客の課題をどう解いているかを具体的に見ます。
SUMCO・信越化学・東京応化は前工程の入口を押さえる
SUMCOは、ウエハーを均一な量産基板にする
SUMCOは、高純度シリコンの結晶を作り、薄く切り、表面を磨いてウエハーにします。同社の説明では、シリコンの円柱を約1mmの厚さに切り、研磨と洗浄を行います。
ウエハーは単なる円盤ではありません。表面の小さな傷、結晶の欠陥、厚さの差が、後の工程で不良を生みます。回路が細かくなるほど、材料会社は面内の均一さだけでなく、顧客装置での結果まで追う必要があります。
SUMCOの事例は、素材企業の入口を示します。高純度化の技術があっても、顧客が測る欠陥と結び付かなければ採用されません。分析方法と品質保証を、製品と一緒に設計する必要があります。
信越化学工業は、基板と回路形成材料を持つ
信越化学工業は、シリコンウエハー、フォトレジスト、フォトマスクブランクスなどを展開しています。フォトレジストの製品情報では、i線、KrF、ArF、EUV向けと、その下に使う材料をそろえています。
この幅は、顧客工程の変化を早くつかむうえで有利です。ウエハーの平坦度が変われば、露光時の焦点にも影響します。感光材だけでなく、前後の工程を理解することで、原因を切り分けやすくなります。
東京応化工業は、感光材と周辺薬液を工程で提案する
東京応化工業は、フォトレジストだけでなく、現像液、洗浄液、剥離液などを扱います。回路を描いた後に、不要な部分を現像し、残った膜を取り除くところまで材料が続きます。
顧客が買うのは、一本の薬液ではありません。狙った線幅を安定して作り、欠陥を抑え、装置を止めない結果です。東京応化工業の構成は、複数材料を工程の成果へまとめる戦い方です。
先端露光の装置と材料がどうつながるかは、EUVとHigh-NAの供給網で整理しています。露光装置の性能が上がるほど、感光材、ろ過、塗布・現像、検査の条件も一緒に変わります。
フォトレジストとは何かは別記事で詳しく整理しています。材料全体を見た後、露光材料の競争を深く知りたい場合にご覧ください。

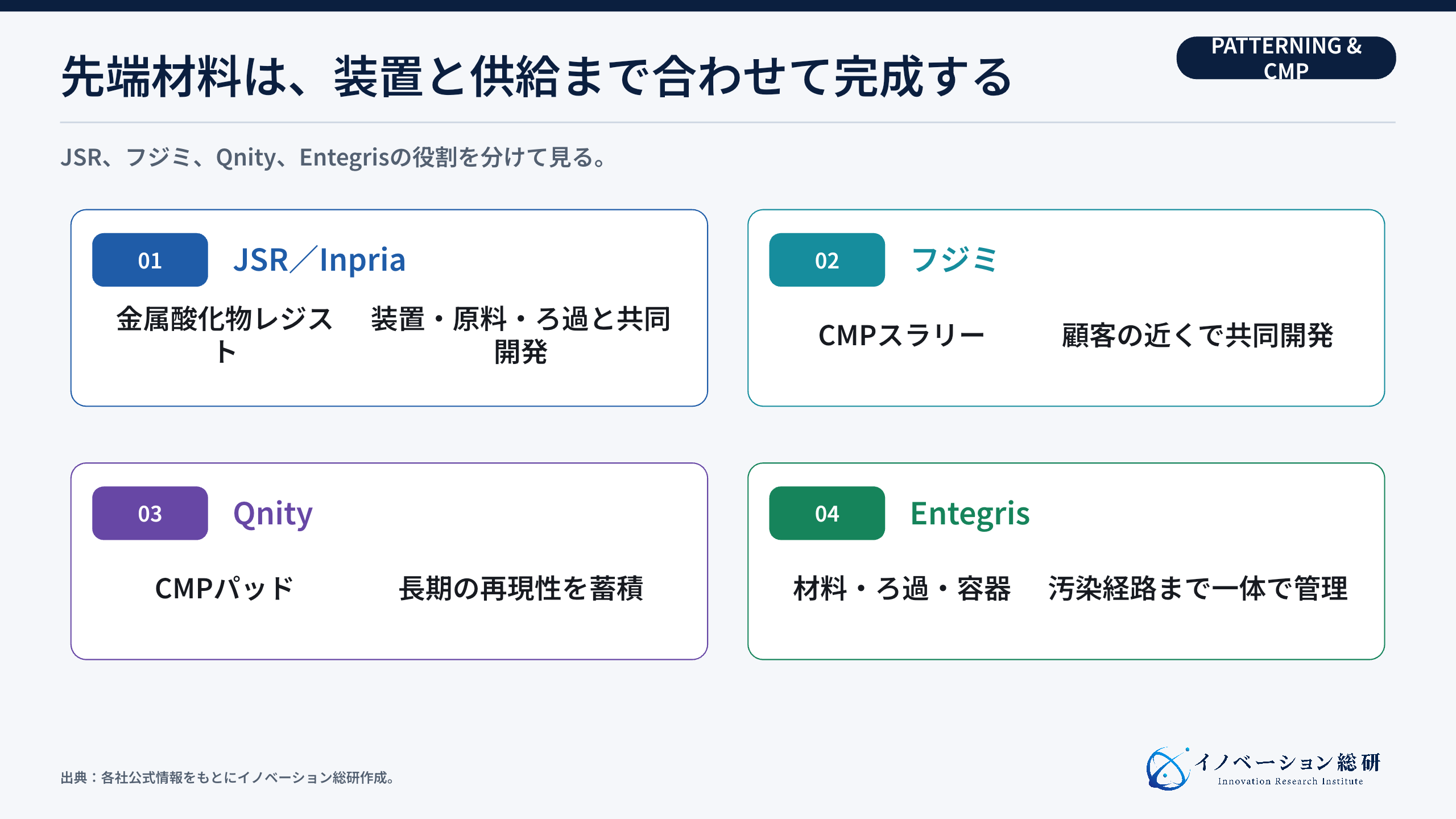

JSR・フジミ・Qnity・Entegrisは装置と材料を合わせる
JSR／Inpriaは、レジストを装置と一緒に開発する
JSRは、露光、成膜、加工に使う電子材料を展開しています。子会社Inpriaは、EUV向けの金属酸化物レジストを開発しています。
2025年にはLam Researchと、乾式レジストや次世代材料で協業しました。2026年にはEntegrisと、金属酸化物レジストの特許を相互利用し、原料、配合、ろ過、供給の協力を検討すると発表しました。
この動きが示すのは、先端材料を単独で完成させにくいことです。材料、成膜、現像、加工、ろ過を合わせ、同じウエハー上で欠陥が減ることを証明します。
フジミは、顧客の近くでCMP条件を作る
CMPは、薬液の中に細かな粒子を入れたスラリーと、研磨パッドを使い、ウエハー表面を平らにする工程です。高い部分だけを狙って削り、次の回路を重ねられる面を作ります。
フジミインコーポレーテッドは、CMPスラリーを日本、米国、台湾で同等品質に供給し、顧客との共同開発を進めています。削る速さだけでなく、傷、残留物、膜ごとの削れ方を合わせます。
同社の事例から分かるのは、材料会社の研究拠点が営業拠点でもあることです。顧客の装置と膜構成に合わせ、条件を短い往復で修正できる距離が重要になります。
Qnityは、CMPパッドの再現性を積み重ねる
Qnity ElectronicsのIC1000は、銅、タングステン、酸化膜など、幅広いCMP工程で使われる研磨パッドです。同社は、20年以上にわたり品質と再現性を改善してきたと説明しています。
研磨パッドは、見た目には樹脂の円盤です。しかし、硬さ、孔の構造、表面状態が変わると、削れ方と傷の出方が変わります。長い採用実績は、材料の配合だけでなく、ロット間の差を抑える製造技術が価値になる例です。
Entegrisは、材料からろ過・容器までつなぐ
Entegrisは、CMC Materialsの買収により、CMPスラリー、パッド、洗浄、フィルター、容器などを広げました。材料の性能だけでなく、工場へ届くまでの汚染と粒子を管理します。
先端工程では、優れた薬液でも、容器や配管から異物が入れば使えません。Entegrisの戦い方は、材料の周りにある「運ぶ、ろ過する、量る」を一つの品質保証にまとめることです。

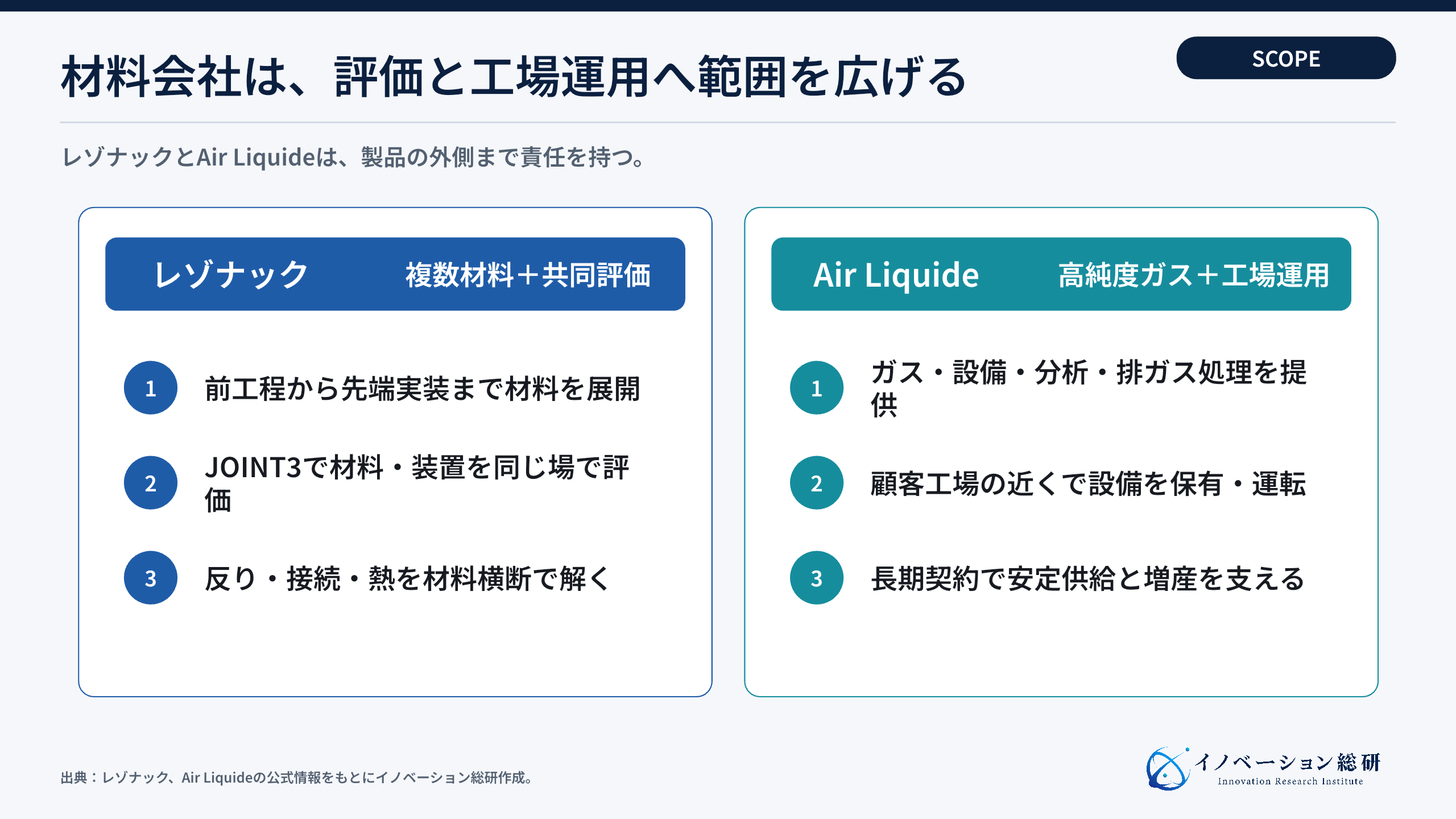

レゾナックとAir Liquideは供給範囲を広げる
レゾナックは、前工程と先端パッケージをつなぐ
レゾナックは、CMPスラリー、高純度ガス・溶剤、感光性材料、銅張積層板、接着材、封止材などを持ちます。回路を作る前工程から、チップをつなぐ後工程まで製品がまたがります。
同社は、装置・材料企業が共同で評価するJOINTの取り組みを続けています。2025年には、パネル状の大きな基板で次世代実装を試すJOINT3を発表しました。大きな基板では、材料ごとの熱膨張差が反りや接続不良につながります。一社の材料だけを変えても、全体の結果は分かりません。
レゾナックの事例は、複数材料を持つだけでなく、顧客と設備企業を集める評価の場が競争力になることを示します。
Air Liquideは、ガスと供給設備を工場内で運用する
Air Liquideは、高純度の特殊ガスと大量に使うガスに加え、貯蔵タンク、配管、ガスキャビネット、排ガス処理、分析、工場内運用を提供します。
2026年4月には、広島県で二つのガス製造設備へ2億ユーロを投資すると発表しました。2028年末までに稼働し、超高純度の窒素、酸素、アルゴンを供給する計画です。設備を自ら保有・運転し、長期契約で顧客の増産を支えます。
ガスは使った分だけ売れる消耗品ですが、事業の本体は物流だけではありません。供給が止まらない設備、純度の連続確認、異常時の復旧まで含めて価値を作ります。
半導体材料の空白は環境対応・評価・循環供給にある
既存大手が強い市場で、新しい会社が同じ材料を安く売るだけでは勝ちにくいでしょう。空白は、顧客の工程変更が避けられない場所に生まれます。
一つ目は、環境負荷の低い材料への置き換えです。温室効果の大きいガスや、分解しにくい化学物質は、排出削減と代替の対象になります。ただし「環境に良い」だけでは採用されません。従来材料と同じ歩留まり、装置への影響、回収方法まで示します。
二つ目は、先端パッケージ向けの材料評価です。大型化した基板では、反り、接続、熱、絶縁を同時に見ます。材料を売らない会社でも、複数材料を組み合わせて評価し、失敗の原因を特定するサービスへ入れます。
三つ目は、材料の循環供給です。高価なガス、溶剤、研磨材を回収し、工場で再利用できる純度へ戻します。回収量だけでなく、再生後の品質保証と、製造ラインへ戻す責任が必要です。
四つ目は、小さな異常を量産不良へつなぐ分析です。容器、配管、薬液、装置のデータを結び、どこで粒子や金属汚染が増えたかを追います。製品単価ではなく、廃棄ウエハーと停止時間の削減額で価値を示せます。
自社は半導体材料のどこへ入れるか
化学、分析、装置、回収から近い入口を確認します。
NEXT STEP
次のステップ
材料技術を、顧客認定まで届く事業へ。
対象工程、量産損失、評価方法、供給、提携先、品質責任を整理し、自社の参入余地を設計します。

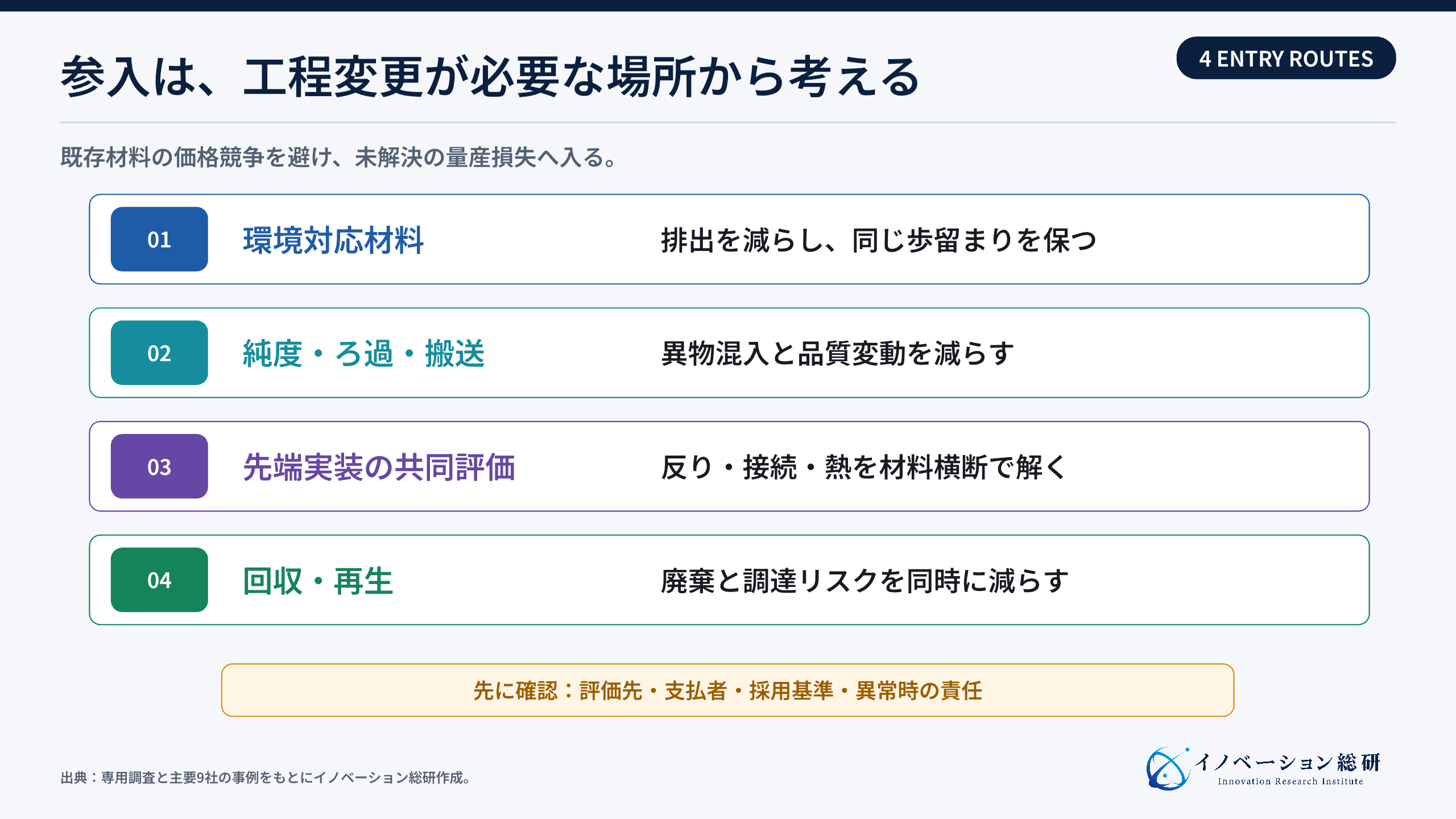

半導体材料で考えられる4つの参入方法
参入方法は、工場を持つかどうかだけで決まりません。自社が持つ分析、化学、装置、顧客接点を、どの量産課題へ結び付けられるかで選びます。
次の表では、四つの方法を、最初の支払者、提供価値、必要な相手、参入前に確かめる証拠で比べます。自社技術に近い行から読むと、検討範囲を絞れます。
| 参入方法 | 最初の支払者 | 提供する価値 | 必要な提携先 | 最初に確かめる証拠 |
|---|---|---|---|---|
| 環境対応の薬液・ガス | 材料会社、装置会社、半導体工場 | 排出と有害性を下げ、同じ工程性能を保つ | 原料、排ガス処理、装置、分析企業 | 歩留まり、装置汚染、排出量、再認定の範囲 |
| 純度・ろ過・搬送の仕組み | 材料会社、半導体工場 | 異物混入と品質変動を減らす | 容器、配管、センサー、物流企業 | 検出下限、ロット差、原因追跡、停止時間 |
| 先端実装の共同評価 | 材料会社、OSAT、半導体工場 | 反り、接続、熱の問題を材料横断で解く | 装置、基板、接着、計測企業 | 複数材料を変えたときの再現性と費用 |
| 材料の回収・再生 | 半導体工場、ガス・薬液会社 | 廃棄物と調達リスクを減らす | 回収設備、精製、品質保証、保険企業 | 回収率、再生純度、用途制限、異常時の責任 |
四つに共通するのは、顧客の工程へ単独では入れないことです。材料、装置、分析のうち足りない機能を持つ相手を先に決めます。開発を始めてから評価先を探すと、仕様が合わず、認定期間も長くなります。
参入前に確認したい責任分界と見送り条件
半導体材料は、採用されれば長く使われる一方、採用前の時間と費用が大きい事業です。次の六つを、設備投資の前に確認します。
- 対象となる工場、製品、工程が一つに絞られているか
- 顧客装置で試す場所と、評価費用の負担者が決まっているか
- 採用を決める歩留まり、欠陥、寿命、費用の基準があるか
- 原料変更、製造変更、輸送変更を顧客へ伝える仕組みがあるか
- 不良時に材料、装置、顧客条件を切り分けるデータが残るか
- 需要延期や顧客変更時に、設備を別用途へ転用できるか
責任分界も重要です。材料の規格内でも、顧客装置との組み合わせで不良が起きることがあります。どのログを共有し、再試験と廃棄費用を誰が負担するかを、契約前に決めます。
見送るべきなのは、顧客工程へアクセスできず、社内試験だけで量産設備を求める案件です。また、環境対応をうたいながら、歩留まりと排出の両方を測れない案件も判断を待ちます。
化合物半導体の材料へ入る場合も、判断の型は同じです。SiC半導体の事業機会では、基板、エピ、デバイス、実装を分けています。材料が変わっても、顧客工程での評価、長期供給、故障時の切り分けが必要になる点は共通します。
参入判断の中心は「作れるか」ではありません。誰が採用を決め、どの量産損失を減らし、異常時にどこまで責任を持てるかです。
半導体材料に関するよくある質問
本記事のまとめ｜半導体材料は認定経路から参入する
半導体材料は、ウエハー、感光材、ガス、薬液、研磨材、実装材料まで広い市場です。2025年の世界市場は732億ドルとなり、前工程と後工程の両方が伸びました。
主要9社の事例から分かるのは、単品性能だけで競争していないことです。材料と装置を合わせ、顧客の近くで評価し、供給設備と品質保証まで引き受けています。
日本企業の参入余地は、環境対応材料、純度・搬送、先端実装の共同評価、材料の回収・再生にあります。最初に作るべきなのは材料の試作品だけではありません。顧客認定までの経路と、異常時の責任分界です。
